Caractéristiques

Type d'écran: écran lcd tft

Type d'affichage: LCD TFT

Écran tactile: personnalisé

Taille: 1.3 pouces

Zone active: 23,4 × 23,4 mm millimètres

Mode de transmission: Normalement noir

Pas de pixels: 0,0975 (H) x 0,0975 (V) mm

Luminosité: 250 cd/m²

Mettre en évidence:

Écran TFT LCD de 1

3 pouces

Écran LCD TFT à matrice de points 240x240

Informations de base

Documents: Brochure du produit PDF

Conditions de paiement et expédition

Galerie

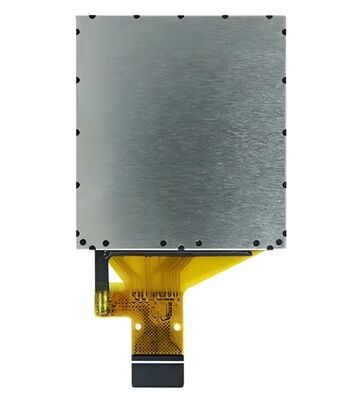

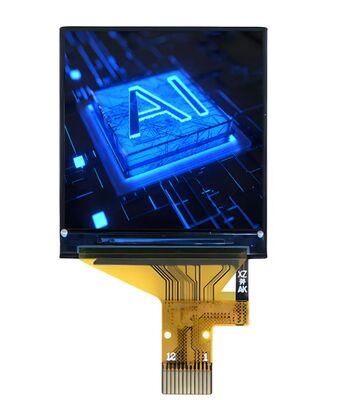

Module d'affichage LCD TFT SPI 1,3 pouces 240x240 à matrice de points, angle de vision libre

Description de produit

Écran LCD SPI 1,3 pouce 240x240 à matrice de points, angle de vision libre

Spécifications techniques

Article	Contenu
Taille de l'écran LCD	1,3 pouce (diagonale)
Mode d'affichage	Normalement noir
Résolution	240(H)RGB x 240(V)
Pas de point	0,0975 (H) x 0,0975(V) mm
Zone active	23,4(H) x 23,4 (V) mm
Taille du module	26,16(H) x 29,22(V) x 1,5Max(D) mm
Disposition des couleurs	Bande verticale RVB
Interface	SPI
Puce de commande	ST7789P3
Luminance	250 (TYP) cd/m²
Direction de visualisation	Vue complète
Rétroéclairage	2 LED blanches
Temp. de fonctionnement.	-20°C ~ +70°C
Temp. de stockage.	-30°C ~ +80°C
Poids	À déterminer

Dessin du produit

Définition des broches

N°	Symbole	Description
1	GND	Masse
2	LEDK	Cathode du rétroéclairage
3	LEDA	Anode du rétroéclairage
4	VCC	Alimentation pour analogique (2,8V-3,3V)
5	GND	Masse
6	GND	Masse
7	D/C	Broche de sélection de registre D/C='1' : données d'affichage. D/C='0' : données de commande.
8	CS	Broche de sélection de puce ("bas" activé)
9	SCL	Broche d'horloge série
10	SDA	Entrée de données série
11	RESET	Broche de réinitialisation du LCM
12	GND	Masse

Présentation du produit

Cet écran LCD à cristaux liquides SPI 1,3 pouce 240×240 à matrice de points et angle de vision libre est un module d'affichage TFT couleur IPS carré à angle de vision complet, caractérisé par sa petite taille, sa haute résolution et son excellente compatibilité avec les systèmes embarqués.

Spécifications clés

Taille : 1,3 pouce de diagonale avec une zone d'affichage effective de 23,4×23,4 mm
Résolution : matrice de points carrée de 240×240 pixels pour un affichage détaillé
Type d'affichage : TFT IPS avec technologie d'angle de vision libre
Couleur : 65K/262K couleurs avec reproduction naturelle des couleurs
Puce de commande : série ST7789 avec des performances matures et une forte compatibilité
Interface : SPI 4 fils nécessitant un minimum de broches d'E/S
Électrique : alimentation 3,3V avec faible consommation d'énergie
Environnement : température de fonctionnement -20°C à +70°C avec une stabilité de température étendue
Structure : câblage flexible FPC ou carte d'extension pour une intégration facile

Applications principales

Dispositifs portables intelligents : montres intelligentes, bracelets, appareils de surveillance de la santé
Dispositifs médicaux portables : glucomètres, oxymètres, tensiomètres
Embarqué et IoT : panneaux domotiques, terminaux de capteurs, instruments industriels
Électronique grand public : mini horloges, compteurs, lecteurs MP3, haut-parleurs Bluetooth
Automobile et industriel : surveillance de la pression des pneus, enregistreurs, appareils portatifs

Questions fréquemment posées

Je veux un écran LCD avec 8 chiffres et une taille extérieure de 65x30x2,8 mm ?

Pas de problème. Veuillez nous envoyer vos spécifications ou votre dessin. Si vous n'avez pas de spécifications, vous pouvez fournir des échantillons et nous vous recommanderons des produits adaptés ou personnaliserons en fonction de vos besoins.

C'est exactement l'écran LCD que nous voulons, mais il est de grande taille, avez-vous une taille plus petite ? Et le contenu de l'affichage doit être légèrement modifié.

Pour les modules LCD de type segment, la modification de la taille extérieure ou du contenu de l'affichage nécessite un nouveau module en verre LCD avec un nouvel outillage.

Cet écran LCD est de type HTN, mais je veux un type STN, pouvez-vous le faire ?

Oui, nous pouvons changer le type d'affichage selon votre demande.

Je veux personnaliser un nouveau module LCD. Pouvez-vous le faire ?

Oui, nous pouvons personnaliser des modules LCD. Veuillez envoyer votre dessin ou fournir la taille extérieure, les informations d'affichage, l'épaisseur du verre, le polariseur, le type d'affichage, le mode de connecteur, les spécifications de température, la tension d'alimentation, la direction de visualisation et les conditions de commande.

Quel est le délai de livraison pour l'outillage ?

Généralement 15 à 25 jours après confirmation du dessin et paiement des frais d'outillage. Nous vous indiquerons le délai exact après confirmation du dessin.

Pouvez-vous nous envoyer des échantillons pour vérification ?

Oui, les commandes d'échantillons sont disponibles.

Quel est le délai de livraison ?

Pour les produits standard en stock : 1 jour après paiement. Pour la production de masse de produits spéciaux : 15-30 jours. Nous vous informerons si nous pouvons terminer plus tôt.
