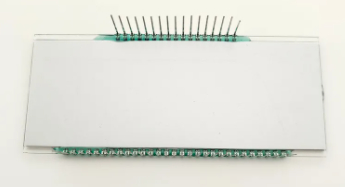

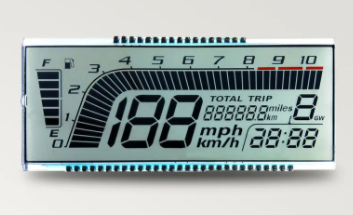

Affichage LCD personnalisé HTN Écran à segment 46PIN

A LCD segment (Liquid Crystal Display) utilise des cristaux liquides pour créer une sortie visuelle, généralement pour afficher des chiffres, des lettres et des symboles simples. Les LCD segments sont le plus souvent utilisés dans des appareils tels que les horloges, les calculatrices, les thermomètres et autres appareils où une sortie numérique ou alphanumérique est nécessaire.

Structure et principe de fonctionnement :

1. Comment ça marche:

   • Chaque segment est un pixel individuel de l'écran. Lorsqu'une tension est appliquée à un segment, les cristaux liquides changent d'alignement, permettant à la lumière de passer ou d'être bloquée. Ce changement d'alignement est ce qui forme les segments visibles.
   • Les écrans segment utilisent généralement un rétroéclairage (comme le rétroéclairage LED) pour rendre les cristaux liquides visibles. L'écran devient opaque dans les sections non éclairées et transparent dans les sections éclairées, formant la sortie souhaitée.

2. Circuits de commande et de pilotage:

   • Les LCD segments nécessitent un circuit de commande ou de pilotage qui peut contrôler l'activation de chaque segment. Ceci est généralement réalisé avec des techniques de multiplexage pour réduire le nombre de lignes de commande nécessaires.
   • Dans certains cas, des pilotes externes (comme les circuits intégrés) sont utilisés pour réduire la complexité de la commande d'un grand nombre de segments.

Paramètres détaillés :

Personnalisez l'écran segment HTN avec une transmission à 46 broches pour une lisibilité en plein soleil. Les exigences techniques spécifiques et les scénarios d'application doivent être clairement définis, puis sélectionnez un fournisseur approprié pour la coopération. Voici l'introduction pertinente :

Caractéristiques de l'écran segment HTN

L'écran LCD HTN (High-Twist Nematic) est un type amélioré de la technologie d'affichage à cristaux liquides TN (Twisted Nematic). Ses molécules de cristaux liquides ont un angle de torsion plus grand, généralement compris entre 110° et 120°. Cela provoque plus de changements de direction de polarisation lorsque la lumière traverse la couche de cristaux liquides, ce qui présente des avantages tels qu'un contraste élevé, un grand angle de vision (généralement supérieur à 120°), un temps de réponse rapide et un coût relativement faible avec un bon rapport coût-efficacité.

Interface 46 broches

L'interface 46 broches est utilisée pour connecter les écrans LCD à d'autres composants tels que les circuits de pilotage, et peut transmettre des données et des signaux de commande pour piloter et contrôler le contenu d'affichage de l'écran. Différentes broches définissent différentes fonctions, telles que l'alimentation, l'entrée de données, le signal d'horloge, le signal de commande, etc.

Lisible en plein soleil transmissif

L'écran LCD transmissif lui-même n'émet pas de lumière et nécessite une source de lumière externe (telle qu'un rétroéclairage) pour éclairer le contenu d'affichage de l'écran. Pour obtenir une lisibilité en plein soleil, il est généralement nécessaire d'augmenter la transmission de la lumière et le contraste de l'écran, de réduire la réflexion et peut adopter une conception ou des revêtements optiques spéciaux. Par exemple, l'utilisation de matériaux à cristaux liquides à haute transmission de la lumière, l'optimisation de la structure du polariseur, l'ajout de films antireflet, etc., pour garantir que le contenu de l'écran reste clairement visible même en plein soleil.

 Processus de personnalisation

Analyse de la demande : Communiquez avec le fournisseur pour clarifier les exigences spécifiques telles que les domaines d'application, les exigences fonctionnelles, les indicateurs de performance, etc., et déterminez les paramètres tels que la taille de l'écran, la résolution, la luminosité, le contraste et la température de fonctionnement.
Conception de la solution : Sur la base des résultats de l'analyse de la demande, le fournisseur conçoit une solution technique préliminaire, comprenant les circuits de pilotage, les systèmes de rétroéclairage, les types d'interface, etc., et fournit des échantillons ou des schémas de simulation pour la confirmation du client.

Production et tests d'échantillons : Produire des échantillons et effectuer des tests fonctionnels et environnementaux stricts pour s'assurer que tous les indicateurs répondent aux normes attendues. Les clients peuvent effectuer des tests sur site et fournir des commentaires pour l'amélioration.

Production de masse et contrôle qualité : Après la confirmation de l'échantillon, le fournisseur effectue la production de masse et contrôle strictement la qualité. Ils fournissent un support technique et des services après-vente pour résoudre les problèmes rencontrés par les clients lors de l'utilisation.
