7.6 pouces Résolution 800x800, Interface MIPI Affichage LCD TFT carré IPS
Affichage LCD TFT carré haute performance avec technologie IPS et interface MIPI, conçu pour des applications industrielles et commerciales.
Spécifications du produit
| Produit | 7Affichage LCD de 6 pouces carrés |
| Résolution | 800 × 800 points |
| Luminance de surface | 1000 Cd/m2 (nits) |
| Interface | MIPI |
| Écran tactile | Personnalisable |
| Dimension du verre de couverture | Personnalisable |
| Direction de la vue | IPS, tout angle de vue (85/85/85/85) |
| Contrôleur LCD | Les États membres doivent respecter les dispositions suivantes: |
| Température de fonctionnement | -20°C à +70°C |
| Température de stockage | -25°C à +75°C |
| Lumière | 1 000 nuits |
| Durée de vie des LED | 40000 heures |
| Connexion | ZIF FPC |
| Conformité | Conforme à la réglementation REACH et RoHS |

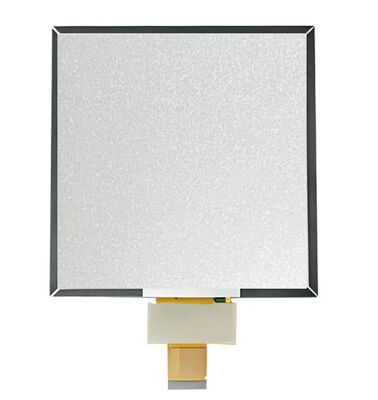

Dessin du produit
Définition de la broche
| Le numéro de code. | Le symbole | Définition |
|---|
| 1 | LEDA | Anode de rétroéclairage à LED |
| 2 | LEDK | cathode à rétroéclairage LED |
| 3 | LEDK | cathode à rétroéclairage LED |
| 4 | VCl | Énergie pour la puissance analogique |
| 5 | CICVC | L'alimentation pour le circuit d'alimentation logique et d'E/S |
| 6 | Réinitialiser | Signal de réinitialisation (faible activité) |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour la commande LCD du pilote |
| 9 | Le GND | Terrain de puissance |
| 10 | MIPI_DP0 | La ligne de données MIPI-DSI 0 est une épingle d'entrée positive |
| 11 | Le nombre d'heures de travail | La ligne de données MIPI-DSI 0 est une épingle d'entrée négative |
| 12 | Le GND | Terrain de puissance |
| 13 | MIPI_DP1 | La ligne de données MIPI-DSI 1 avec une broche d'entrée positive |
| 14 | MIPI_DN1 | La ligne de données MIPI-DSI 1 avec une broche d'entrée négative |
| 15 | Le GND | Terrain de puissance |
| 16 | Le code de l'établissement | Pile d'entrée positive de la voie de données MIPI-DSI |
| 17 | Le nombre d'établissements d'enseignement | Pile d'entrée négative de la voie de données MIPI-DSI |
| 18 | Le GND | Terrain de puissance |
| 19 | MIPI_DP2 | La ligne de données MIPI-DSI 2 avec une broche d'entrée positive |
| 20 | MIPI_DN2 | Pile d'entrée négative de la voie de données MIPI-DSI 2 |
| 21 | Le GND | Terrain de puissance |
| 22 | MIPI_DP3 | La ligne de données MIPI-DSI 3 avec une broche d'entrée positive |
| 23 | MIPI_DN3 | L'étiquette de la ligne de données MIPI-DSI 3 est une étiquette d'entrée |
| 24 | Le GND | Terrain de puissance |
| 25 | TP_INT | Pince INT pour le CTP (NC) |
| 26 | TP_SDA | Pinceau SDA pour le CTP (NC) |
| 27 | TP_SCL | L'épingle SCL pour le CTP (NC) |
| 28 | TP_RESET | Pile de réinitialisation pour TP (NC) |
| 29 | TP_VCl | Pinceau VCl pour le CTP (NC) |
| 30 | TP_IOVCC | Pinceau IOVCC pour CTP (NC) |
Caractéristiques essentielles du produit

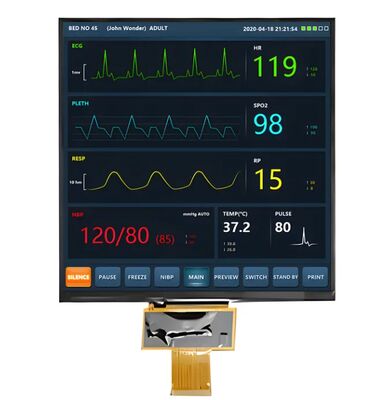

Ce module d'affichage à vue complète carrée est conçu pour des applications industrielles et commerciales.La surface d'exposition mesure 135.36×135.36mm, fournissant une forme carrée équilibrée idéale pour le texte, les graphiques et les mises en page de l'interface utilisateur sans distorsion.
L'affichage prend en charge 16,7 millions de couleurs avec un angle de vue complet à quatre voies de 85 ° (gauche / droite / haut / bas), assurant un écart de couleur minimal lorsqu'il est vu sous n'importe quel angle.Le modèle à haute luminosité atteint 1000 cd/m2 pour une visibilité extérieure claireLe rétroéclairage LED blanc offre une luminosité réglable et une durée de vie prolongée.
L'interface MIPI DSI (câble flexible FPC à 30 broches) fournit une solution d'affichage haute vitesse pour les appareils mobiles et embarqués,offrant une consommation d'énergie plus faible et une anti-interférence supérieure par rapport aux interfaces RVB parallèles. Compatible avec des contrôleurs tels que RK3568, ESP32-S3, Jetson Nano et Raspberry Pi. Des options multi-touch capacitives (FT6336U touch IC, communication I2C) sont disponibles.
Les spécifications électriques comprennent une tension de fonctionnement de 3,3 V avec une plage de température de fonctionnement de -20°C à +70°C et une température de stockage de -25°C à +75°C,assurer des performances fiables dans les environnements industriels et extérieurs.
Scénarios d'application de base
- Les terminaux de contrôle industriel et d'internet des objets:Panneaux HMI, passerelles intelligentes, interfaces PLC, terminaux de balayage d'entrepôt, format carré idéal pour les ensembles de données, les icônes d'état et les boutons de commande.
- Équipement médical portable:Ultrasons portatifs, électrocardiogrammes, analyseurs de sang, angles de vision IPS permettent de lire les données à partir de différentes positions.
- Systèmes de véhicule et de navigation:Écrans d'information des passagers, panneaux d'instruments, écrans de surveillance.
- Le commerce de détail intelligent et l'automatisation domestique:Des écrans d'auto-inscription, des panneaux de contrôle, des interfaces pour les maisons intelligentes.
- Développement intégré:Raspberry Pi, écran Jetson Nano, écrans de rétroaction robotique, panneaux d'instruments de simulation avec des pilotes open source complets.
Questions fréquemment posées
Je veux un écran LCD à 8 chiffres et un contour de 65 x 30 x 2,8 mm.
Oui, nous pouvons accueillir des spécifications personnalisées. Veuillez fournir vos spécifications détaillées ou dessin. Si vous n'avez pas de spécifications,nous pouvons recommander des options appropriées en fonction de vos échantillons ou exigences.
Cet écran LCD est ce que nous voulons, mais il est trop grand. Avez-vous des tailles plus petites? Le contenu de l'écran peut-il être modifié?
Pour les modules LCD de type segment nécessitant des modifications de taille ou de contenu, de nouveaux modules en verre LCD avec outils personnalisés sont nécessaires.
Cet écran LCD est de type HTN, mais je veux du type STN. Pouvez-vous faire ce changement?
Oui, nous pouvons modifier le type d'affichage selon vos exigences.
Tu peux personnaliser un nouveau module LCD?
Oui, nous offrons des services de personnalisation complets. Veuillez fournir votre dessin ou vos spécifications, y compris la taille du contour, l'épaisseur du verre, le type de polariseur, le type d'affichage, le mode de connexion, les plages de température,tension d'alimentation, direction de vue et conditions de conduite.
Quel est le délai pour l'outillage?
Généralement 15-25 jours après la confirmation du tirage et le paiement de l'outillage.
Pouvez-vous envoyer des échantillons pour évaluation?
Oui, les commandes d'échantillons sont disponibles pour l'évaluation du produit.
Quel est le délai de production?
Les produits standard en stock sont expédiés dans un délai d'un jour après le paiement.
