풍모

제품 사양

상품: 3.6인치 TFT LCD 디스플레이

개략 차원: 107.13(폭)×107.13(높이)×9.76(두께) mm

인터페이스 정의: RGB 24 비트

백라이트 기술: 주도의

드라이버 IC: ST72566

FPC 연결: 핀 40개

스크린 유형: TFT

보는 방향: 무료

강조하다:

3.6인치 둥근 TFT LCD 디스플레이

544x506 해상도 원형 TFT 디스플레이

고휘도 1000cd/㎡ IPS-TFT 컬러 디스플레이 모듈

기본 정보

원래 장소: 중국

브랜드 이름: BBI

인증: ISO9001 RoHS

문서: 제품 설명서 PDF

결제 및 배송 조건

포장 세부 사항: 판지 상자

배달 시간: 3~4주

지불 조건: 티/티

공급 능력: 100000/월

갤러리

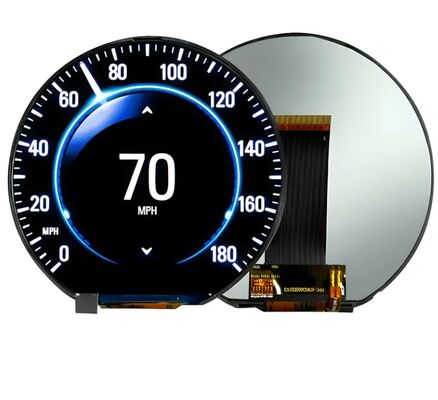

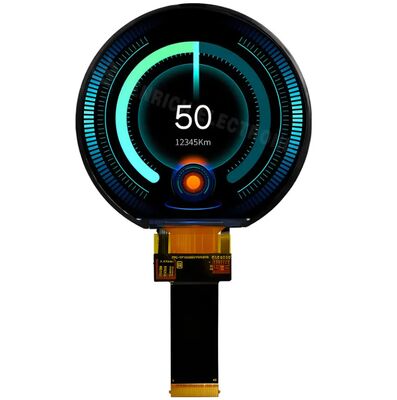

3.6인치 544x506 고 밝기 1000 cd/m2 IPS-TFT 컬러 모듈을 갖춘 둥근 TFT LCD 디스플레이

제품 설명

3.6인치 544x506 고 밝기 TFT RGB 원형 LCD 디스플레이

이 원형 IPS-TFT 컬러 디스플레이 모듈은 임베디드 시스템과 까다로운 자동차 / 산업용 애플리케이션을 위해 설계되었습니다.

주요 특징

3.6인치 원형 디스플레이, 544×506 픽셀 해상도
외부 시야를 위해 최대 1000 cd/m2의 높은 밝기
최소 색상 오차를 가진 IPS 풀뷰 기술
24비트 RGB 병렬 인터페이스
넓은 작동 온도: -30°C ~ +85°C
컴팩트 모듈 두께 2.3mm에서 7.7mm까지
환경 안전에 대한 RoHS 준수

기술 사양

사양	단위
주요 패널
디스플레이 영역 (AA)	89.76 ((H) × 83.49 ((V) (3.6 인치)
드라이버 요소	a-Si TFT 액티브 매트릭스
색상 표시	16.7M 색상
픽셀 수	544 ((RGB) × 506 점
픽셀 배열	RGB 수직 스트립
픽셀 피치	0.165 ((H) × 0.165 ((V) mm
관점	오전 1시
드라이브 IC	ST72566
표시 모드	송신기/정상 흑색
작동 온도	-30°C ~ +85°C
저장 온도	-30°C ~ +85°C

모듈 도면

PIN 설명

PIN 번호	상징	레벨	설명
1	LEDK	L	백라이트...
2	LEDA	H	백라이트+
3	GND	H	전력 지상
4	VCC	H	전원 공급 장치 (2.7-3.6V)
5-12	R0-R7	H/L	빨간 데이터 버스
13-20	G0-G7	H/L	녹색 데이터 버스
21-28	B0-B7	H/L	블루 데이터 버스
29	GND	L	전력 지상
30	DCLK	H/L	픽셀 시계 신호 핀
31	DISP	H/L	VDD와 연결된 상태, GND와 연결된 상태, IC는 대기 상태
32	HSYNC	H/L	수평 동기화
33	VSYNC	H/L	수직 동기화
34	DE	H/L	데이터 활성화 신호
35	AUTODL	H/L	OPT 기능 제어 핀
36	CS	H/L	칩 입력 핀을 선택
37	SCL	H/L	일련 시계 입력
38	SDA	H/L	일련 데이터 입력 핀
39	NTC1	/	열전지 연결
40	NTC2	/	열전지 연결

제품 핵심 세부 정보

이 원형 IPS-TFT 컬러 디스플레이 모듈은 임베디드 시스템 및 자동차/산업 시나리오를 위해 설계되었습니다. 대각선 크기는 3.6 인치이며 해상도는 544 × 506 픽셀입니다.그것은 24 비트 RGB 병렬 인터페이스를 사용하고 운전 IC는 대부분 ST7266입니다표준 RGB 타이밍 입력을 지원하고 STM32 및 NXP와 같은 주류 MCU 및 임베디드 플랫폼과 호환됩니다.

이 패널은 IPS 풀뷰 기술을 사용하며, 모든 관측 각도에서 거의 색편차 또는 밝기 저하를 보장하지 않습니다. 높은 밝기 버전은 일반적으로 1000 cd/m2에 도달합니다.복수의 LED 백라이트와 결합된-30°C에서 80°C까지의 작동 온도,산업 및 자동차 환경의 요구 사항을 충족.

모듈 두께는 대부분 7.7mm 정도로 제어되며, 일부 초밀 모델은 2.3mm까지 도달합니다. 용량 터치 스크린의 선택을 지원합니다.전체 RoHS 준수 는 강한 장기 안정성 을 보장 합니다..

RGB 인터페이스의 장점은 충분한 전송 대역폭과 정확한 색상 재생에 있으며, 동적 가이즈, 데이터 곡선 및 색상 인터페이스를 표시하기에 적합합니다.첨부 초기화 코드, 타이밍 매개 변수 및 드라이버 루틴이 완료되고 다양한 임베디드 개발 프레임워크와도 호환 될 수 있으며 프로젝트 주기를 단축합니다.

전형적 사용법

2륜차 / 차량에 장착된 기기:전기 자전거, 오토바이크 및 오프로드 차량의 속도, 배터리 수준, 기어 위치, 마일리지 미터; 농업용 차량 및 건설용 기계의 상태 표시
산업용 측정기:압력 측정기, 흐름계, 온도/습도/가스 감지기, 작은 PLC 패널
스마트 홈과 가전:공기 정화기, 습기기, 스마트 물 계수기/전기 계수기의 순환 상태 화면
휴대용 의료기기:휴대용 펄스 옥시미터, 혈압 모니터 및 휴대용 모니터의 매개 변수 디스플레이
제작자 및 맞춤형 프로젝트:레트로 시계, 기상국, 해상/항공 모델 기구

자주 묻는 질문

8자리 LCD 디스플레이와 65x30x2.8mm의 윤곽 크기를 원해요?

아무 문제도 없습니다. 첫째, 친절하게 우리에게 당신의 사양 / 도면 종이를 보내십시오. 당신은 사양을 가지고 있지 않다면, 당신은 또한 당신의 샘플을 제공할 수 있습니다.표준 제품이라면 적합한 제품을 추천합니다.또는 우리는 당신의 요구 사항에 따라 당신을 위해 사용자 정의 할 수 있습니다.

이 LCD는 우리가 원하는 것 같지만 크기가 커서 더 작은 크기가 있나요? 그리고 디스플레이 컨텐츠는 약간 변경해야 합니다.

세그먼트 유형의 LCD 모듈을 위해, 당신은 윤곽 크기 또는 디스플레이 콘텐츠를 수정해야 하는 경우, 새로운 LCD 유리 모듈이 필요합니다. 우리는 당신을 위해 새로운 도구를 열어야 합니다.

이 LCD 디스플레이는 HTN 타입이지만 STN 타입이 필요해요

괜찮아, 요청대로 바뀔 수 있어

새로운 LCD 모듈을 커스터마이즈하고 싶어요

예, 우리는 할 수 있습니다. 당신의 그림 종이를 보내십시오. 당신이 하나를 가지고 있지 않으면, 나에게 LCD 디스플레이의 윤곽 크기를 조언, 디스플레이 정보 (글라스 두께, 포라라이저, 디스플레이 유형, 커넥터 모드),저장 온도, 운영 온도, 공급 전압, 볼 방향, 드라이브 상태), 우리는 당신을 위해 사용자 정의 할 수 있습니다.

툴링의 유도시간은 얼마일까요?

일반적으로, 그것은 15에서 25 일 후에 비용입니다 도면 종이 확인 및 도구 요금 지불. 우리는 당신이 도면 종이를 확인 할 때 정확한 시간을 알릴 수 있습니다.

검사용 샘플을 보내주실 수 있나요?

예, 샘플 주문이 가능합니다.

리드타임은 뭐죠?

만약 우리가 표준 제품들을 위해 재고를 가지고 있다면, 납부 후 1일 정도가 소요됩니다. 만약 우리가 특수 제품들을 위해 대량 생산을 한다면, 15~30일 정도가 소요됩니다.우리는 미리 정보를 알려줄 것입니다..
