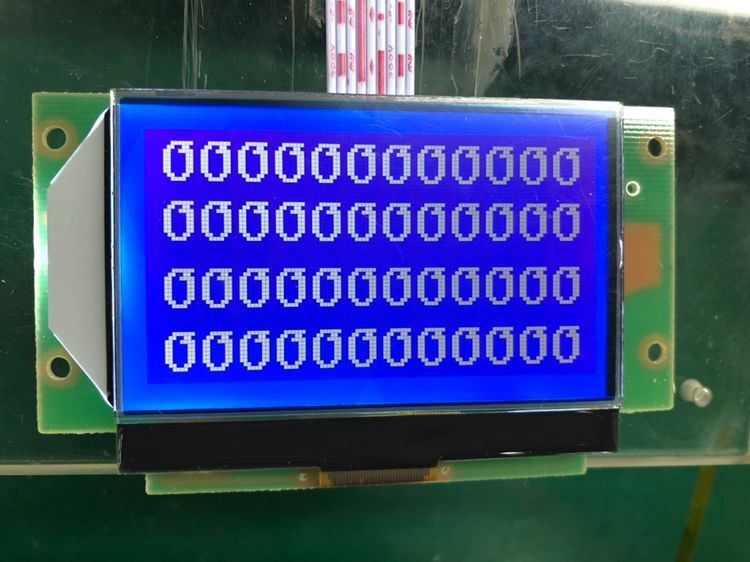

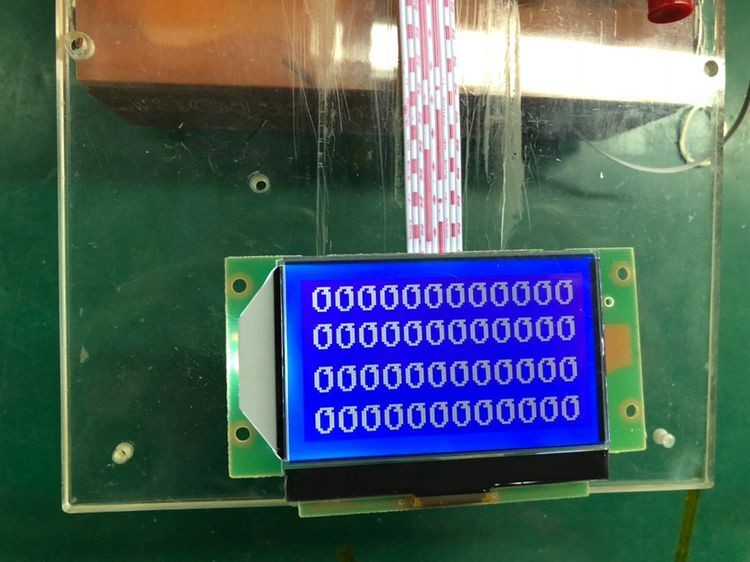

Display LCD 7 Segmen yang disesuaikan STN Negatif LCD Display Transmissive Polarizer

PEMBANGUNAN

Isi

Format Tampilan

128 ((W)×64 ((H) Titik

Warna

B/W

Modus LCD

STN  Negatif

Arah melihat

Jam 6

Skema mengemudi

1 / 65 tugas, 1 / 9 bias, 9.0V

Ukuran modul

92.00(W) * 55.00(H) * 11.4 (T)

Daerah pengamatan

65.50 ((W) * 38.00 ((H)

Pitch titik

0.515 ((W) * 0.475 ((H)

Ukuran titik

0.49 ((W) * 0,45 (H)

Antarmuka

4Line SPI

Driver IC.

ST7565R

Suhu operasi

- 20°C~+70°C

Suhu penyimpanan

- 30°C~ + 80°C

Lampu latar belakang

1 LED putih

Pin

Simbol

Fungsi

Tidak, tidak.

1

LEDA

Anode lampu latar belakang

2

LEDK

Katode lampu latar

3

VSS

Tanah

4

VDD

Sumber daya listrik

5

SID

Data input serial

6

SCLK

Jam input serial

7

A0

Ini menentukan apakah akses terkait dengan

data atau perintah

8

/RES

Reset

9

/CS

Chip pilih input. akses antarmuka diaktifkan

ketika CS0 adalah Low.

Artikel

Simbol

Min

Jenis

Maksimal

Satuan

Kondisi pengujian

t

Tegangan operasi

VDD

2.8

3.0

3.3

V

-

Arus pasokan

IDD

-

1.0

2.0

mA

Saat ditampilkan

Tegangan masukan

VIL

VSS

-

0.2*VDD

V

-

HIV

0.8*VDD

-

VDD

V

Tegangan output

VOL

VSS

-

0.2VDD

V

IOL=0,5mA

VOH

0.8VDD

-

VDD

V

IOH = -0,5mA

Kebocoran input

ILKG

- Satu.0

-

1.0

UA

VIN = 0 atau VDD

arus

Mengemudi dengan LCD

VLCD

8.8

9.0

9.2

V

V0

tegangan

Artikel

Simbol

putih

Satuan

kondisi

Itu.

Min

Jenis

Maksimal

Tegangan ke depan

Vf

2.8

3.0

3.2

V

Maksimum mutlak ke depan

Jika

10

15

20

mA

arus

arus terbalik

Tidak

-

-

40

UA

Vr=5V

Panjang gelombang puncak

λp

-

-

-

nm

Luminance

Lv

200

Cd/m2

Luminansi dengan LCD

Lv

TBD

Cd/m2

Lv min/ Lv max

Lv

80

%
