fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Hitung Pin: 32PIN

Pola warna: Tampilan negatif film hitam

Mode ikatan: GIGI

Suhu penyimpanan: -30°C hingga 80°C

Pengontrol: ST7567

Waktu merespon: 5 Ny

Sudut pandang: 178°

Modus Warna: Tampilan negatif film biru

nama: CGI LCD display

Menyoroti:

FSTN LCD Cog Display

LCD Cog Display Ringan

32PIN Chip On Glass LCD Display

Informasi dasar

Tempat asal: Cina

Nama merek: BBI

Sertifikasi: ISO9001,RoHS,CE,REACH,SGS

Dokumen: SMMC12864-KI-00-DNH-WX-B tw...wo.pdf

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Kotak

Waktu pengiriman: 20-30 hari

Syarat-syarat pembayaran: T/td/p paypal

Menyediakan kemampuan: 5000000/bulan

Galeri

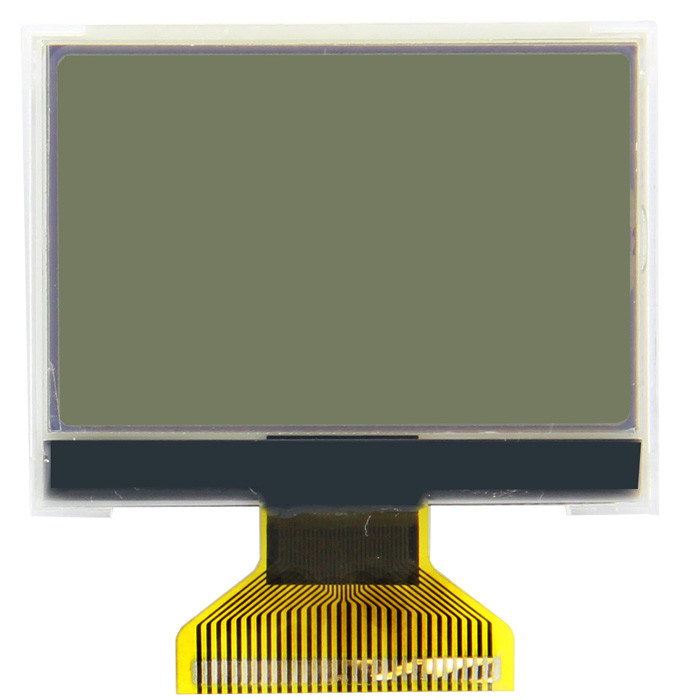

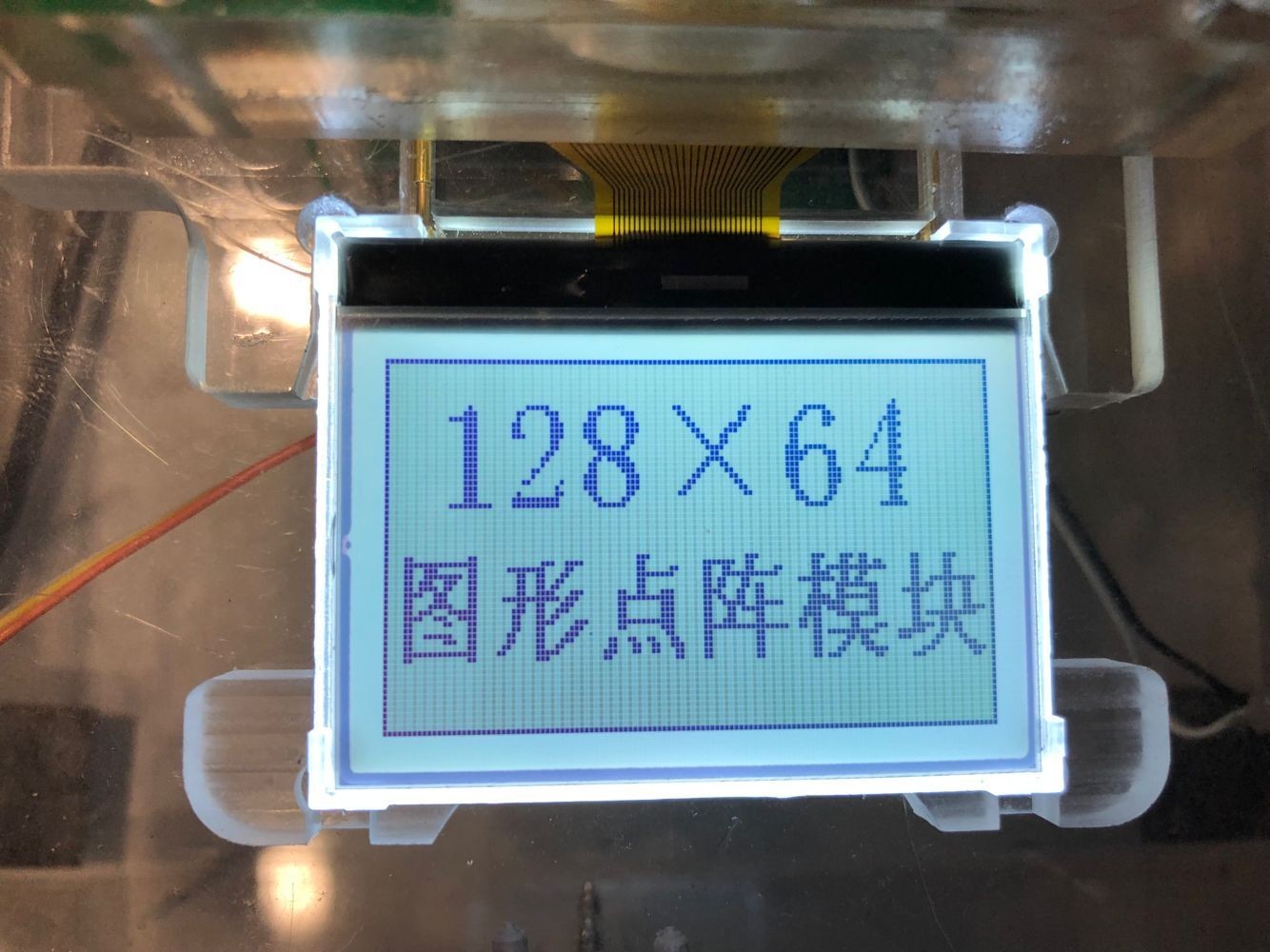

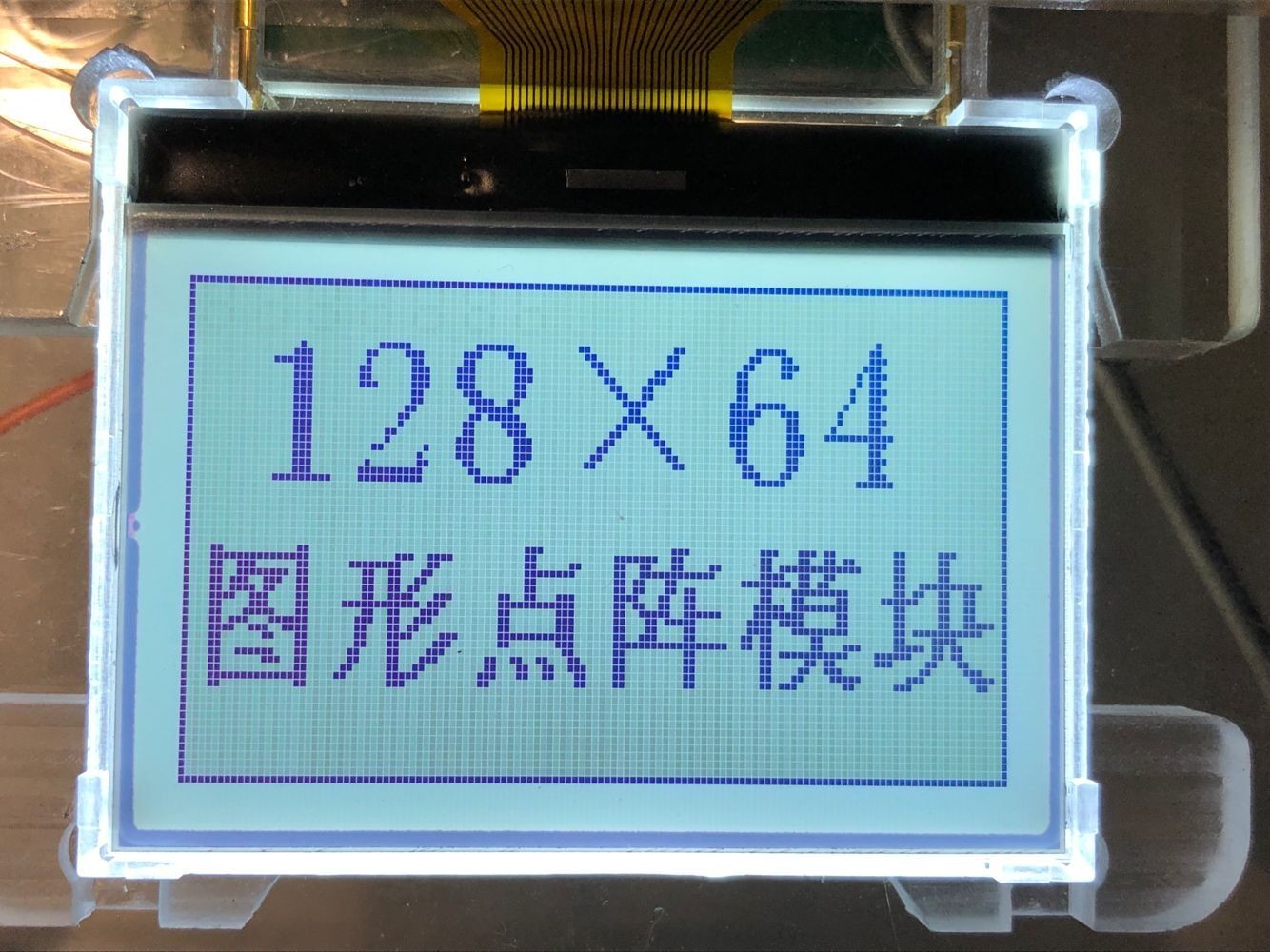

128X64 FSTN LCD Cog Display Ringan 32PIN Chip On Glass LCD Display

Deskripsi Produk

Spesifikasi Umum:

Spesifikasi Umum:

PEMBANGUNAN	Deskripsi	UNIT
Ukuran garis besar (mm)	80.0(L)×72.5 ((W)×5.0(T) (Tidak Termasuk Konektor)	mm
Jenis LCD	FSTN, Transfleksif/Positif,1/160Tugas,1/10Bias	---
Jenis Tampilan	160 × 160 titik	---
Area Tampilan	60.00 x 60.00	mm
Area Tampilan	54.38x54.38	mm
Ukuran Titik	0.32×0.32	mm
Titik Pitch	0.34x0.34	mm
Kontroler & Pengemudi	UC1698U (COG)	---
Lihat Arah	Jam 6	---
Mode antarmuka	8 bit 6800,8 bit 8080	---
VDD&VOP ((Tipe)	3.3 V & 16.3 V	V
Warna lampu latar	Putih, 3.0V, 90mA	---
Operasi Temp.	-20 ~ +70	oC
Suhu penyimpanan.	-30 ~ +80	oC

Koneksi PIN

Pin No.

Pin Out

Deskripsi

1-2

NC

Tidak ada koneksi.

3-4

VLCD

Pasokan Listrik LCD Tegangan Tinggi. Ketika VLCD internal digunakan, sambungkan pin ini bersama-sama. Ketika sumber VLCD eksternal digunakan, sambungkan sumber VLCD eksternal ke VLCDIN, pin dan biarkan VLCDOUT terbuka.

VS+

LCD Bias Voltage. Ini adalah sumber tegangan untuk menyediakan arus penggerak SEG. Tegangan ini dihasilkan secara internal. Hubungkan kapasitor nilai CAX / CBX antara VAX + / VBX + dan VAX- / VBX-,masing-masing.

VS-

VB0-

VB1-

VB1+

VB0+

11-12

VDD

Sumber daya untuk sirkuit LCD.

13-14

VSS

Tanah.

BM0

Mode Bus: Mode bus antarmuka ditentukan oleh BM0 dengan hubungan berikut:

BM 0	Mode
1	6800/8-bit
0	8080/8-bit

CS0

Pemilihan chip. Chip dipilih ketika CS0 = "L". Ketika chip tidak dipilih, DB [7:0] akan impedansi tinggi.

A0 ((CD)

Memilih Data Kontrol atau Data Tampilan untuk operasi membaca/menulis. Dalam mode S9, pin CD tidak digunakan. Sambungkan ke VSS ketika tidak digunakan.
"L": data kontrol "H": data tampilan
