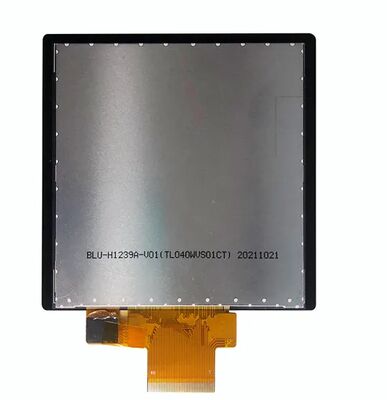

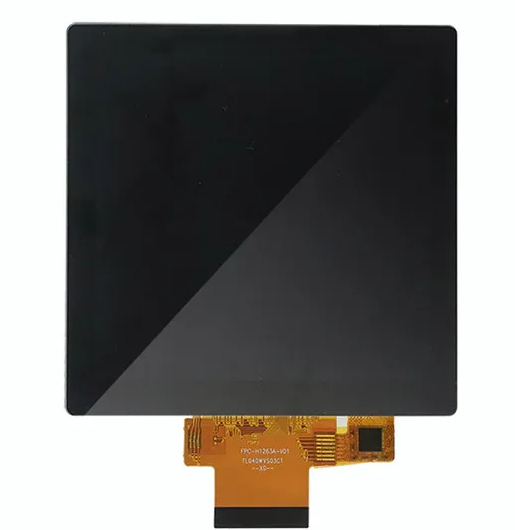

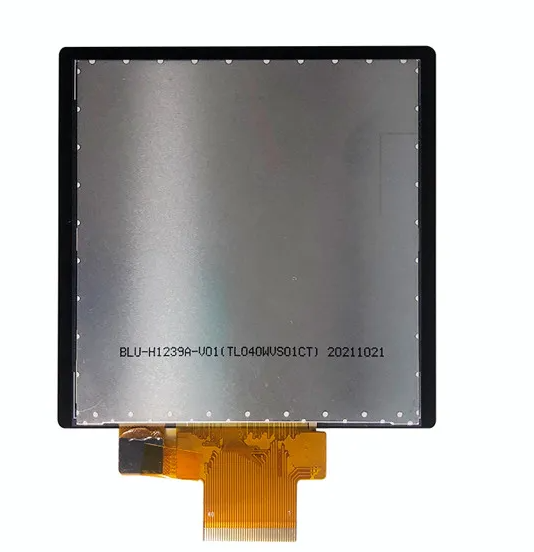

4 inch TFT LCD Display Panel 320x320 Square Type MCU & SPI Giao diện với CTP
Màn hình hiển thị LCD TFT 420 × 320 vuông 4 inch này với màn hình cảm ứng dung lượng (CTP) và giao diện SPI / vi điều khiển là một màn hình tích hợp và mô-đun điều khiển cảm ứng được thiết kế cho các hệ thống nhúng.Nó cung cấp hiển thị rõ ràng tuyệt vời, tương tác cảm ứng đáp ứng, tiêu thụ năng lượng thấp và tích hợp phát triển dễ dàng.
Thông số kỹ thuật sản phẩm
| Parameter | Thông số kỹ thuật |
|---|
| Sản phẩm | TFT 4′′ inch |
| Nghị quyết | 320×320 pixel |
| Giao diện | MCU SPI |
| Màn hình chạm | Màn hình cảm ứng dung lượng PCAP |
| Kích thước ống kính | 84.0 ((W) × 84.0 ((H) × 3.37 ((T) mm |
| Hướng nhìn | Tất cả các góc nhìn (85/85/85/85) |
| Số pin | 40 chân |
| Kết nối | Chèn cắm |
| Độ sáng bề mặt | 300 Cd/m2 |
| Năng lượng cung cấp | 3.3 V |
| Tiêu thụ hiện tại | 20 mA |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Thời gian sống | 40000 giờ |
| Tuân thủ | Phù hợp với REACH & RoHS |
Kích thước bên ngoài
Định nghĩa pin giao diện
| Mã số. | Biểu tượng | Mô tả | Khi không sử dụng |
|---|
| 1 | LEDA | B/L pin dương | -- |
| 2 | LEDK | B/L pin âm | -- |
| 3 | LEDK | B/L pin âm | -- |
| 4 | GND | Đất | -- |
| 5 | VCI | Nguồn cung cấp điện (2.8-3.3V) | -- |
| 6 | IOVCC | Nguồn điện I/O (1.8-3.3V) | -- |
| 7 | TE | Khả năng hiệu ứng rách | Mở |
| 8 | CS | Đinh chọn chip, hoạt động thấp. | -- |
| 9 | RS | Hiển thị dữ liệu / lệnh lựa chọn DCX = '1': hiển thị dữ liệu hoặc tham số. DCX = '0': đăng ký chỉ mục / lệnh. | -- |
| 10 | WR/SCK | Trong chế độ SPI, chân này là SCK | -- |
| 11 | RD | Đọc bật | GND |
| 12 | SDI | SPI interface input/output pin. | -- |
| 13 | SDO | Đinh đầu ra giao diện SPI. | -- |
| 14 | GND | Đất | -- |
| 15-30 | D0-D15 | Nhập đồng bộ ngang | GND |
| 31 | Reset | Tín hiệu này sẽ thiết lập lại thiết bị và nó phải được áp dụng để khởi động đúng chip | -- |
| 32 | IM2 | IM0=0. IM2=0. MCU 16 BIT. D[15:0] được sử dụng.
IM0=1. IM2=0. MCU 8 BIT. | -- |
| 33 | IM0 | 4Line SPI. CS,RS,SCK,SDI.
IM0=0. IM2=1. | -- |
| 34 | GND | Đất | -- |
| 35 | TP_INT | TP Ngắt máy chủ | Mở |
| 36 | TP_SDA | Nhập và xuất dữ liệu TP I2C | Mở |
| 37 | TP_SCL | Nhập đồng hồ TP I2C | Mở |
| 38 | TP_RES | TP thiết lập lại bên ngoài, Low hoạt động | Mở |
| 39 | TP_VCI | Nguồn cung cấp điện TP (2.8-3.3V) | Mở |
| 40 | GND | Đất | -- |
Tính năng sản phẩm
- Thiết kế màn hình vuông:Tỷ lệ vuông 320 × 320 lý tưởng cho bố cục UI đối xứng trên bảng điều khiển, bảng điều khiển và giao diện thông minh
- Khả năng tương thích với hai giao diện:Hỗ trợ cả SPI (cáp đơn giản) và MCU giao diện song song cho các kịch bản làm mới tốc độ cao
- Điều khiển cảm ứng tích hợp:Màn hình cảm ứng CTP tích hợp liền mạch với điều khiển đa cảm ứng chính xác và hỗ trợ cử chỉ
- Phạm vi nhiệt độ rộng:Nhiệt độ hoạt động công nghiệp (-20 °C đến +70 °C) với bảo vệ chống tĩnh cho môi trường khắc nghiệt
- Sự phát triển dễ dàng:Tương thích với các bộ vi điều khiển thông thường (STM32, Arduino, ESP32) với thư viện trình điều khiển trưởng thành và mã mẫu
- Thiết kế nhỏ gọn:Cáp băng mềm FPC (40 chân) với hồ sơ mỏng (2.0-3.5mm) cho các ứng dụng không gian hạn chế
Ứng dụng chính
Kiểm soát và thiết bị công nghiệp
HMI công nghiệp, màn hình cảm ứng PLC, màn hình hiển thị dữ liệu cảm biến, máy kiểm tra di động, màn hình màu dao động / đa số, bảng điều khiển thiết bị CNC
Ngôi nhà thông minh và Internet of Things
Các bảng điều khiển chuyển đổi thông minh (hợp tác với hộp 86), nhiệt điều hòa, bộ điều khiển HVAC, điều khiển trung tâm cổng, màn hình giám sát an ninh
Thiết bị y tế và y tế
Máy phát hiện di động (glucose trong máu, ECG, oxy trong máu), thiết bị phục hồi chức năng, màn hình y tế, màn hình bơm truyền
Điện tử xe và giao thông vận tải
Các thiết bị xe, giám sát áp suất lốp xe, màn hình dashcam, điều khiển trung tâm xe điện, đầu cuối điều hướng hàng hải
Điện tử tiêu dùng và di động
Màn hình loa thông minh, thiết bị giáo dục, máy chơi trò chơi cầm tay, máy chơi truyền thông, giao diện thiết bị ngoài trời
Các ứng dụng khác
Kiểm soát truy cập an ninh, hệ thống POS, màn hình tủ khóa thông minh, giao diện trạm sạc, đầu cuối giám sát IoT nông nghiệp
Câu hỏi thường gặp
Tôi muốn màn hình LCD 8 chữ số và kích thước phác thảo là 65x30x2.8mm.
Vâng, chúng tôi có thể đáp ứng yêu cầu của bạn. Vui lòng gửi cho chúng tôi thông số kỹ thuật hoặc bản vẽ của bạn. Nếu bạn không có thông số kỹ thuật, chúng tôi sẽ cung cấp cho bạn một số thông số kỹ thuật.bạn có thể cung cấp các mẫu và chúng tôi sẽ đề nghị các tùy chọn phù hợp hoặc tùy chỉnh dựa trên yêu cầu của bạn.
LCD này là cái chúng tôi muốn, nhưng kích thước quá lớn. Bạn có kích thước nhỏ hơn không? Nội dung màn hình có thể được sửa đổi không?
Đối với các mô-đun LCD loại phân đoạn, việc sửa đổi kích thước phác thảo hoặc nội dung hiển thị đòi hỏi một mô-đun thủy tinh LCD mới với công cụ tùy chỉnh.
Màn hình LCD này là kiểu HTN, nhưng tôi muốn kiểu STN.
Vâng, chúng tôi có thể thay đổi kiểu hiển thị theo yêu cầu của bạn.
Anh có thể tùy chỉnh mô-đun LCD mới không?
Vâng, chúng tôi cung cấp dịch vụ tùy chỉnh đầy đủ. Xin gửi bản vẽ của bạn hoặc cung cấp các thông số kỹ thuật bao gồm kích thước phác thảo, thông tin hiển thị, độ dày kính, loại phân cực, loại hiển thị,Chế độ kết nối, phạm vi nhiệt độ, điện áp cung cấp, hướng xem và điều kiện lái xe.
Thời gian dẫn đầu cho công cụ là bao nhiêu?
Thông thường là 15 đến 25 ngày sau khi xác nhận và thanh toán phí công cụ.
Ông có thể gửi mẫu để đánh giá không?
Vâng, các đơn đặt hàng mẫu có sẵn để thử nghiệm và đánh giá.
Thời gian sản xuất là bao lâu?
Đối với các sản phẩm tiêu chuẩn trong kho: 1 ngày sau khi thanh toán. Đối với sản xuất hàng loạt của đơn đặt hàng tùy chỉnh: khoảng 15-30 ngày. Chúng tôi sẽ thông báo cho bạn nếu chúng tôi có thể hoàn thành sớm hơn.
