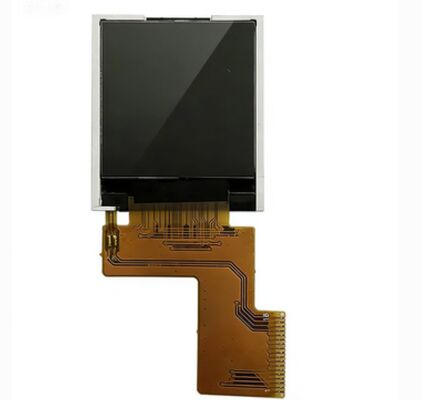

1.44 pulgadas 128x128 pantalla LCD MCU 8 bits Interfaz Cuadrada TFT pantalla LCD
| Producto: |
Display LCD TFT de 1,44 pulgadas cuadrados |
Resolución: |
128x128 píxeles |
| Dirección de visión: |
A las seis. |
Pantalla táctil: |
Sin pantalla táctil resistiva (opcional) |
| Interfaz: |
MCU de 8 bits |
Número de pin: |
18 pines (se pueden personalizar) |
| Conexión: |
Soldadura (se puede personalizar) |
Control del conductor: |
ILI9163C |
| Dimensión de contorno: |
30.9*36.51*2.3 mm |
Luminancia de la superficie: |
150 Cd/m2 (se puede personalizar) |
| Temperatura de funcionamiento |
-20°C a +70°C |
Conformidad: |
Conforme con las normas REACH y RoHS |
Dibujo del producto
Introducción del producto básico
Este módulo de visualización de color cuadrado compacto utiliza tecnología de matriz activa TFT (transistor de película delgada) con una resolución cuadrada de 128 × 128 píxeles 1: 1, lo que lo hace ideal para mostrar iconos, texto,gráficos pequeñosLa pantalla cuenta con el chip de controlador ST7735S con una interfaz paralela MCU estándar de 8 bits (interfaz 8080),con muchos modelos que también admiten el modo serial SPI para los requisitos de actualización de pantalla de alta velocidad y IO simplificado.
La pantalla admite 65K/262K de color completo (16/18-bit de profundidad de color) con pantalla transmisora combinada con luz de fondo LED blanca y brillo ajustable (normalmente 300-350 cd/m2),garantizar una buena visibilidad en entornos exteriores con poca luzFuncionando a 3.3V con diseño de baja potencia, es adecuado para dispositivos alimentados por baterías.El rango de temperatura de -20°C a +70°C (temperatura de almacenamiento de -30°C a +80°C) lo hace adaptable para aplicaciones industriales y al aire libre.

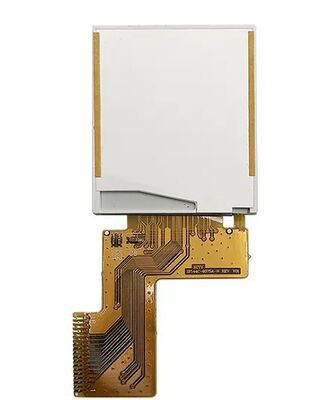

Estructuralmente, emplea cableado flexible FPC (interfaz ZIF común de 20 pines) con un espesor delgado de módulo de 2,3 a 2,5 mm y un área de visualización efectiva de aproximadamente 25,5 × 26,5 mm.El diseño compacto facilita la integración en espacios estrechos, con algunos modelos que ofrecen versiones con recubrimiento completo por contacto capacitivo.
Principales escenarios de aplicación
- Dispositivos inteligentes y dispositivos portátiles de salud:Pequeños relojes inteligentes, rastreadores de estado físico, oxímetros de las yemas de los dedos, glucometros portátiles: pantallas cuadradas muestran la frecuencia cardíaca, los pasos y los informes numéricos de manera ordenada con interfaz táctil para una navegación rápida
- Instrumentos industriales y terminales integrados:pequeños paneles PLC, indicadores de datos del sensor,instrumentos de detección portátiles - interfaces MCU de 8 bits directamente compatibles con los chips de control industriales convencionales, incluidos 51 microcontroladores de un solo chip y STM32
- Dispositivos para el hogar inteligente y IoT:Pantallas de estado de cerraduras inteligentes, paneles visuales de altavoces Bluetooth, pequeños monitores ambientales (temperatura/humedad/PM2).5) - bajo consumo energético y tamaño reducido, perfectamente adaptados a los requisitos de diseño del producto
- Fabricante y electrónica educativa:Arduino, Raspberry Pi Pico, kits de desarrollo ESP32 - emparejados con bibliotecas de controladores TFT_eSPI maduras para una interfaz gráfica rápida, visualización de datos y desarrollo de interfaces de juegos
- Dispositivos de pantalla pequeña para automóviles:Las pantallas secundarias de los monitores de presión de los neumáticos, las pantallas de ajuste rápido de las dashcams - un amplio rango de temperatura garantiza un funcionamiento estable en entornos de alta/baja temperatura del vehículo
Preguntas frecuentes
Quiero la pantalla LCD de 8 dígitos y el tamaño del contorno es de 65x30x2.8mm. ¿Es posible?
Sí, podemos satisfacer sus requisitos. Por favor, envíenos sus especificaciones o dibujo. Si no tiene especificaciones, puede proporcionar muestras.y vamos a recomendar productos estándar adecuados o personalizar basado en sus requisitos.
Este LCD es lo que queremos, pero el tamaño es demasiado grande. ¿Tienes tamaños más pequeños? El contenido de la pantalla también necesita pequeños cambios.
Para los módulos LCD de tipo segmento que requieren modificaciones del tamaño del contorno o del contenido de la pantalla, es necesario un nuevo módulo de vidrio LCD, lo que requiere un nuevo desarrollo de herramientas.
Esta pantalla LCD es tipo HTN, pero quiero tipo STN. ¿Puedes hacerlo?
Sí, podemos cambiar el tipo de pantalla de acuerdo a su solicitud.
Quiero personalizar un nuevo módulo LCD. ¿Puedes hacerlo?
Sí, ofrecemos servicios de personalización. Por favor envíe su dibujo o proporcione el tamaño del contorno, información de visualización ( espesor de vidrio, polarizador, tipo de visualización, modo de conector, temperatura de almacenamiento,temperatura de funcionamiento, tensión de alimentación, dirección de visualización, estado del accionamiento).
¿Cuál es el tiempo de entrega para la herramienta?
Normalmente de 15 a 25 días después de la confirmación del dibujo y el pago de los cargos por herramientas.
¿Puede enviarnos muestras para verificar?
Sí, hay pedidos de muestras disponibles.
¿Cuál es el plazo de producción?
Para los productos estándar en stock, el tiempo de entrega es de un día después del pago.Le avisaremos con anticipación si podemos terminar antes..
