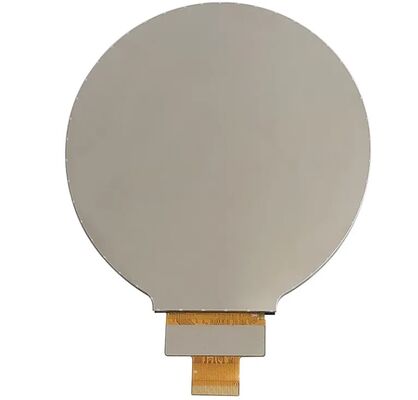

4 Zoll kreisförmiges TFT-LCD-Display für Fahrzeuge
Rundförmiges TFT-LCD-Display mit hoher Helligkeit von 1000 Nits, für Automobil- und Industrieanwendungen mit einem breiten Temperaturbereich und einer überlegenen Zuverlässigkeit konzipiert.
Wesentliche Merkmale
| Spezifikation |
Einzelheiten |
| Größe des LCD-Displays |
4 Zoll rundes TFT |
| Modulstruktur |
TFT-Display |
| LCD-Displaytyp |
TFT/TRANSMISSIVE |
| LCD-Display-Modus |
Normalerweise schwarz |
| Sichtrichtung |
IPS alle Blickwinkel |
| Modulgröße |
107.60(H) × 111.87(V) × 3.83(T) mm |
| Aktivbereich |
101.52 mm Durchmesser |
| Entschließung |
720RGB × 720 Pixel |
| Schnittstellentyp |
MIPI-Schnittstelle |
| Betriebstemperatur |
-30°C bis +85°C |
| Oberflächenleuchtigkeit |
1000 cd/m2 |
| Farbnummern |
16.7M |
| Typ der Hintergrundbeleuchtung |
Weiße LED |
Zeichnung
Definition von Pin
| - Nein. Ich weiß nicht. |
Ausrüstung |
Beschreibung |
| 1 |
LEDA |
LED-Anode |
| 2 |
LEDK1 |
LED-Kathode |
| 3 |
LEDK2 |
LED-Kathode |
| 4 |
VCI |
Stromversorgung 2,8 bis 3,3 V |
| 5 |
Zulassung |
Stromversorgung 1,8 V bis 2,0 V |
| 6 |
Zurücksetzen |
LCM-Rückstellsignale |
| 7 |
TE |
Ausgang der Trennwirkung |
| 8 |
PWM |
Die PWM-Frequenzleistung für die LCD-Laufsteuerung |
| 9 |
GND |
Boden |
| 10 |
D0P |
DSI-D0+ Datensignale |
| 11 |
D0N |
DSI-D0-Datensignale |
| 12 |
GND |
Boden |
| 13 |
D1P |
DSI-D1+ Datensignale |
| 14 |
D1N |
DSI-D1- Datensignale |
| 15 |
GND |
Boden |
| 16 |
CLKP |
DSI-Uhr+ |
| 17 |
CLKN |
DSI-Uhr- |
| 18 |
GND |
Boden |
| 19 |
D2P |
DSI-D2+ Datensignale |
| 20 |
D2N |
DSI-D2-Datensignale |
| 21 |
GND |
Boden |
| 22 |
D3P |
DSI-D3+ Datensignale |
| 23 |
D3N |
DSI-D4-Datensignale |
| 24 |
GND |
Boden |
| 25 |
TP_INT |
Berühren unterbrechen |
| 26 |
TP_SDA |
Berührungs IIC Datensignal |
| 27 |
TP_SCL |
Berühren Sie das IIC-Uhrsignal |
| 28 |
TP_RESET |
Berühren Sie das Reset Signal |
| 29 |
TP_VCI |
Berührung Stromversorgung |
| 30 |
TP_IOVCC |
Berührung Stromversorgung |
Einführung in den Produktkern
This 4-inch circular automotive-grade TFT LCD display with 1000 nits brightness is a high-specification circular display module specifically engineered for vehicle-mounted applications and harsh industrial environmentsEs verfügt über eine außergewöhnliche Helligkeit, einen breiten Temperaturbereich, Stoßbeständigkeit und Zuverlässigkeit in der Automobilindustrie, was es ideal für Kreislaufmessgeräte, Armaturenbretter, HUD-Systeme,und verschiedene andere Szenarien.
Kernparameter
- Größe: 4 Zoll diagonal, kreisförmiges Design mit 101,52 mm effektiven Display-Durchmesser
- Auflösung: 720×720 Pixel mit quadratischen Pixeln für eine vollständige kreisförmige Abdeckung
- Helligkeit: 1000 cd/m2 für eine klare Sicht bei starker Beleuchtung
- Paneltechnologie: IPS-Festbildschirme mit vollen Blickwinkel
- Kontrastverhältnis: 800:1 oder höher für eine lebendige Farbdarstellung
- Schnittstelle: MIPI-DSI mit 2/4-Spur-Kompatibilität
- Treiber-IC: Chips für die Automobilindustrie einschließlich ST7701S
- Stromversorgung: 2,6-3,6 V mit niedrigem Stromverbrauch
- Betriebstemperatur: -30 °C bis +85 °C, die den Automobilstandards entspricht
- Lebensdauer: Lebensdauer der Hintergrundbeleuchtung von mehr als 40.000 Stunden
- Zuverlässigkeit: AEC-Q100-Zertifizierung mit Stoßfestigkeit und EMI-Schutz
Hauptvorteile
- 1000 nit ultrahelles Display gewährleistet eine klare Lesbarkeit auch bei direktem Sonnenlicht
- Kreisförmig ergänzt Retro- und High-End-Instrumente des Fahrzeugs
- Fahrzeugqualität mit breitem Temperaturbereich und Stoßbeständigkeit
- Durch die IPS-Full-View-Technologie bleibt die Farbgenauigkeit bei jedem Blickwinkel erhalten
- Hohe Integration mit der MIPI-Schnittstelle vereinfacht die Verkabelung und unterstützt die Touch-Integration
Hauptanwendungen
Elektronik für die Automobilindustrie
- Kreisförmige Messgeräte, die traditionelle Messgeräte ersetzen
- Drehbildschirme für die Zentralsteuerung und Anzeigen für den Beifahrersitz
- HUD-Hilfeanzeigen für Geschwindigkeits-, Navigations- und ADAS-Warnungen
- Elektronische Rückspiegel mit Streammedienfunktion
- Hintere Unterhaltungs- und Steuerbildschirme
Industrie- und Spezialausrüstung
- Industrieinstrumente und Steuerungen für die Anzeige von Parametern
- Medizinische tragbare Ausrüstung und Diagnoseinstrumente
- Außenhandgeräte zur Inspektion und Kartierung
- Intelligente Haushaltsgeräte und High-End-Verbraucherelektronik
Häufig gestellte Fragen
Ich will das LCD-Display mit 8 Ziffern und der Umriss ist 65x30x2.8mm. Ist das möglich?
Ja, wir können Ihren Anforderungen gerecht werden. Bitte senden Sie uns Ihre Spezifikationen oder Zeichnungen. Wenn Sie keine Spezifikationen haben, können Sie Muster liefern,und wir werden Ihnen geeignete Produkte empfehlen oder an Ihre Anforderungen anpassen.
Dieser LCD ist das, was wir wollen, aber er ist zu groß. Haben Sie kleinere Größen? Kann der Display-Inhalt modifiziert werden?
Bei LCD-Modulen des Segmenttyps erfordert die Änderung der Umrissgröße oder des Displayinhalts ein neues LCD-Glasmodul.
Dieses LCD-Display ist HTN-Typ, aber ich will STN-Typ. Können Sie diese Änderung vornehmen?
Ja, wir können den Anzeigentyp entsprechend Ihrer Anfrage ändern.
Ich möchte ein neues LCD-Modul anpassen.
Ja, wir sind auf kundenspezifische LCD-Module spezialisiert. Bitte senden Sie uns Ihre Zeichnung oder geben Sie Details an, einschließlich Umrissgröße, Anzeigeninformationen, Glasdicke, Polarisatortyp, Anzeigetypen, Steckmodus,Lagerung und Betriebstemperatur, Versorgungsspannung, Sichtrichtung und Antriebsbedingungen.
Was ist die Vorlaufzeit für Werkzeuge?
Normalerweise dauert das Werkzeugbereitstellen 15 bis 25 Tage nach der Zeichnungsbestätigung und Zahlung der Werkzeuggebühr. Wir werden genaue Zeitpläne bereitstellen, sobald Ihre Zeichnung bestätigt ist.
Können Sie uns Proben zur Auswertung schicken?
Ja, Musterbestellungen stehen zur Verfügung.
Wie lange dauert die Produktionszeit?
Für Standardprodukte auf Lager beträgt die Vorlaufzeit einen Tag nach Zahlung. Für die Massenproduktion von Sonderbestellungen beträgt die Vorlaufzeit in der Regel 15-30 Tage.Wir werden Sie sofort informieren, wenn wir Ihre Bestellung früher abschließen können..
