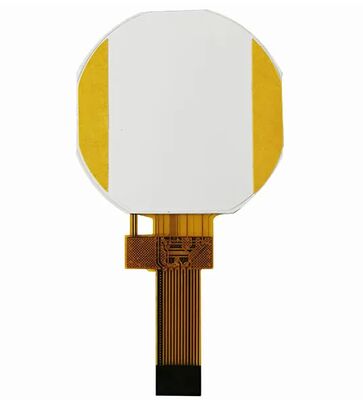

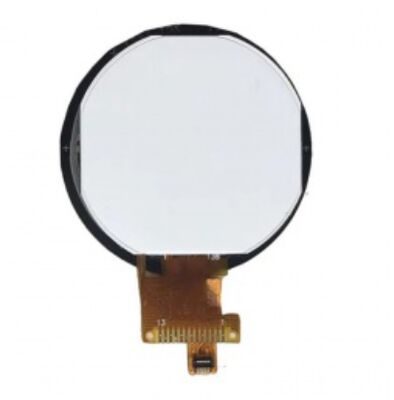

1.22" 240x204 Κουκκίδες Στρογγυλό Σχήμα IPS Πλήρης Γωνία Θέασης Διεπαφή SPI Οθόνη TFT LCD
Προδιαγραφές Προϊόντος
| Προϊόν |
1.22" Οθόνη TFT LCD |
| Οθόνη Αφής |
Χωρίς Οθόνη Αφής (Προσαρμόσιμο) |
| Ανάλυση |
240x204 |
| Κατεύθυνση Θέασης |
IPS Πλήρης Γωνία Θέασης (80/80/80/80) |
| Οδηγός IC |
ST7789V |
| Αριθμός Pin |
14 Pins |
| Σύνδεση |
Τύπος Συνδετήρα FPC |
| Φωτεινότητα Επιφάνειας |
300 Cd/m² (nits) |
| Διεπαφή |
SPI |
| Διάρκεια Ζωής LED |
40.000 Ώρες |
Σχέδιο Προϊόντος
Βασικά Χαρακτηριστικά Προϊόντος
Αυτή η έγχρωμη κυκλική μονάδα οθόνης έχει σχεδιαστεί ειδικά για μικρές φορητές έξυπνες συσκευές. Με διαγώνιο μέγεθος 1,22 ιντσών και ανάλυση 240*204, χρησιμοποιεί τεχνολογία ευρείας γωνίας IPS (In-Plane Switching) για να παρέχει καθαρές γωνίες θέασης που υπερβαίνουν τις 80° σε όλες τις κατευθύνσεις χωρίς παραμόρφωση χρώματος ή υποβάθμιση φωτεινότητας.
Η οθόνη οδηγείται από IC ST7789V/ST7789H2 με τυπική διεπαφή υψηλής ταχύτητας SPI 4 καλωδίων (σχεδιασμός 10 ακίδων). Αυτό το απλό πρωτόκολλο επικοινωνίας απαιτεί ελάχιστη καλωδίωση και προσφέρει τέλεια συμβατότητα με κύριες ενσωματωμένες πλατφόρμες, συμπεριλαμβανομένων των Arduino, STM32 και Raspberry Pi, υποστηριζόμενη από ολοκληρωμένες βιβλιοθήκες οδηγών και δείγματα κώδικα για γρήγορη ανάπτυξη.
Οι δυνατότητες οθόνης περιλαμβάνουν 262K αληθινά χρώματα, φωτεινότητα περίπου 300 cd/m² και αναλογία αντίθεσης 700:1, εξασφαλίζοντας ζωντανές και καθαρές εικόνες στα περισσότερα εσωτερικά και εξωτερικά σενάρια. Ο εξαιρετικά λεπτός σχεδιασμός της μονάδας (συνήθως κάτω από 2,6 mm, με εξαιρετικά λεπτές εκδόσεις στα 1,35 mm) και η ελαφριά κατασκευή διευκολύνουν την ενσωμάτωση σε συμπαγείς δομές.
Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται από -10℃ έως 60℃, με εκδόσεις βιομηχανικού τύπου που επεκτείνονται σε -20℃ έως 70℃, κατάλληλες τόσο για καταναλωτικές όσο και για βιομηχανικές εφαρμογές. Η προαιρετική χωρητική λειτουργία αφής επεκτείνει περαιτέρω τις δυνατότητες αλληλεπίδρασης.
Τεχνικά Πλεονεκτήματα
- Χαμηλότερο κόστος και ανώτερη αντίσταση στο burn-in σε σύγκριση με οθόνες OLED παρόμοιου μεγέθους
- Η τεχνολογία IPS πλήρους γωνίας θέασης υπερτερεί των συνηθισμένων οθονών TN στη σταθερότητα χρωμάτων και τις γωνίες θέασης
- Η διεπαφή SPI βελτιστοποιεί την ταχύτητα, ενώ εξοικονομεί πόρους υλικού για συστήματα μικροελεγκτών
Τυπικές Εφαρμογές
- Έξυπνες φορητές συσκευές: Έξυπνα ρολόγια, fitness trackers και αθλητικά αξεσουάρ που εμφανίζουν ώρα, καρδιακό ρυθμό, βήματα και επίπεδα μπαταρίας με παραδοσιακή κυκλική αισθητική
- Υλικό για makers και ανοιχτού κώδικα: Έγχρωμοι πίνακες κατάστασης για έργα Raspberry Pi και Arduino που εμφανίζουν δεδομένα αισθητήρων, γραφικά UI και πληροφορίες αποσφαλμάτωσης
- Φορητά όργανα και ιατρικές συσκευές: Φορητά πιεσόμετρα, παλμικά οξύμετρα και περιβαλλοντικοί ανιχνευτές με καθαρή αναγνωσιμότητα πολλαπλών γωνιών
- Έξυπνα οικιακά και IoT τερματικά: Κυκλικοί έξυπνοι διακόπτες, θερμοστάτες και πίνακες πύλης που βελτιώνουν την εμφάνιση του προϊόντος και την αλληλεπίδραση του χρήστη
- Οθόνες οχημάτων και βιομηχανικές: Παρακολούθηση πίεσης ελαστικών, βιομηχανικοί μετρητές και βοηθητικές οθόνες PLC κατάλληλες για περιβάλλοντα με δονήσεις και διακυμάνσεις θερμοκρασίας
- Παιχνίδια και ηλεκτρονικά είδη ευρείας κατανάλωσης: Μικρά ρομπότ, ηχεία Bluetooth και ακουστικά με οθόνες κατάστασης και επιπέδου μπαταρίας
Συχνές Ερωτήσεις
Θέλω την οθόνη LCD 8 ψηφίων και το εξωτερικό μέγεθος είναι 65x30x2.8mm. Μπορείτε να το παρέχετε;
Ναι, μπορούμε να καλύψουμε τις απαιτήσεις σας. Παρακαλούμε δώστε τις προδιαγραφές ή το σχέδιό σας. Εάν δεν έχετε προδιαγραφές, μπορείτε να στείλετε δείγματα και θα προτείνουμε κατάλληλες επιλογές από τα τυπικά μας προϊόντα ή θα προσαρμόσουμε σύμφωνα με τις ανάγκες σας.
Αυτή η LCD είναι αυτή που θέλουμε, αλλά το μέγεθος είναι πολύ μεγάλο. Έχετε μικρότερα μεγέθη; Το περιεχόμενο της οθόνης χρειάζεται επίσης μικρές αλλαγές.
Για μονάδες LCD τύπου segment που απαιτούν τροποποιήσεις μεγέθους ή αλλαγές στο περιεχόμενο της οθόνης, πρέπει να δημιουργήσουμε μια νέα μονάδα γυαλιού LCD, η οποία περιλαμβάνει το άνοιγμα νέων εργαλείων ειδικά για το έργο σας.
Αυτή η οθόνη LCD είναι τύπου HTN, αλλά θέλω τύπου STN. Μπορείτε να κάνετε αυτήν την αλλαγή;
Απολύτως. Μπορούμε να τροποποιήσουμε τον τύπο της οθόνης σε STN σύμφωνα με τις απαιτήσεις σας.
Θέλω να προσαρμόσω μια νέα μονάδα LCD. Μπορείτε να το κάνετε;
Ναι, ειδικευόμαστε σε προσαρμοσμένες μονάδες LCD. Παρακαλούμε δώστε το σχέδιό σας ή τις προδιαγραφές, συμπεριλαμβανομένου του εξωτερικού μεγέθους, των πληροφοριών οθόνης (πάχος γυαλιού, πολωτής, τύπος οθόνης, τρόπος σύνδεσης, θερμοκρασία αποθήκευσης, θερμοκρασία λειτουργίας, τάση τροφοδοσίας, κατεύθυνση θέασης, συνθήκες οδήγησης).
Ποιος είναι ο χρόνος παράδοσης για τα εργαλεία;
Συνήθως, τα εργαλεία απαιτούν 15 έως 25 ημέρες μετά την επιβεβαίωση του σχεδίου και την πληρωμή του κόστους εργαλείων. Θα παρέχουμε ακριβή χρονοδιαγράμματα μόλις επιβεβαιωθεί το σχέδιό σας.
Μπορείτε να στείλετε δείγματα για αξιολόγηση;
Ναι, διατίθενται παραγγελίες δειγμάτων για τους σκοπούς δοκιμής και αξιολόγησής σας.
Ποιος είναι ο χρόνος παράδοσης παραγωγής;
Για τυπικά προϊόντα σε απόθεμα, ο χρόνος παράδοσης είναι μία ημέρα μετά την πληρωμή. Για μαζική παραγωγή προσαρμοσμένων παραγγελιών, ο χρόνος παράδοσης είναι περίπου 15-30 ημέρες. Θα σας ειδοποιήσουμε εκ των προτέρων εάν μπορούμε να ολοκληρώσουμε την παραγγελία σας νωρίτερα.
