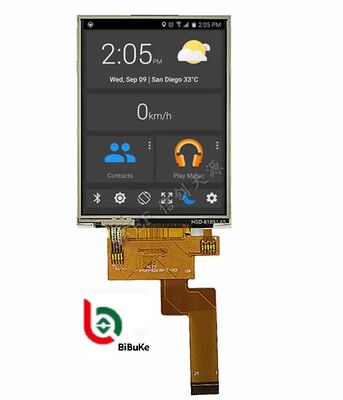

2.4 اینچ TFT LCD نمایشگر QVGA 240x320 MCU با صفحه لمسی مقاومتی
یک ماژول یکپارچه صفحه نمایش لمسی رنگی با کارایی بالا که برای سیستم های تعبیه شده و کاربردهای صنعتی طراحی شده است، با بهره گیری از فناوری IPS برای زوایای دید گسترده و عملکرد قابل اعتماد لمس مقاومتی.
مشخصات محصول
| محصول |
نمایشگر TFT 2.4 اینچی |
صفحه لمسی |
پنل لمسی مقاومتی (قابل تنظیم) |
| رزولوشن |
240×320 |
ابعاد شیشه پوشش |
قابل تنظیم |
| جهت دید |
12:00 |
رابط |
MCU (قابل تنظیم) |
| تعداد پین |
25 پین (قابل تنظیم) |
اتصال |
لحیم کاری (قابل تنظیم) |
| روشنایی سطح |
150 کاندلا بر متر مربع (قابل تنظیم) |
عمر LED |
40,000 ساعت |
| درایور IC |
ST7789V |
انطباق |
مطابق با REACH و RoHS |
نقشه های فنی
ویژگی های اصلی محصول
این ماژول یکپارچه صفحه نمایش لمسی رنگی برای سیستم های تعبیه شده و کاربردهای صنعتی مهندسی شده است. این ماژول از فناوری IPS (سوئیچینگ در صفحه) برای ارائه زوایای دید کامل تقریباً 170 درجه افقی و عمودی با حداقل تغییر رنگ هنگام مشاهده از کنار استفاده می کند. درایو ماتریس فعال TFT رزولوشن 240×320 پیکسل (QVGA عمودی) را ارائه می دهد و از 65K/262K یا 16.7 میلیون رنگ پشتیبانی می کند.
این ماژول شامل یک صفحه لمسی مقاومتی 4 سیمه (معمولاً با استفاده از تراشه لمسی XPT2046) است که با فشار فعال می شود و حتی با دستکش یا اشیاء سخت معمولی به طور قابل اعتماد کار می کند و سازگاری محیطی قوی را ارائه می دهد. درایورهای IC اصلی شامل ST7789VI و ILI9341 هستند که چندین گزینه رابط را پشتیبانی می کنند و از رابط های موازی SPI (3 سیمه/4 سیمه) و سازگاری با MCU/8080 پشتیبانی می کنند. منبع تغذیه معمولاً 3.3 ولت است (برخی مدل ها با تبدیل سطح از 5 ولت پشتیبانی می کنند) و نور پس زمینه LED سفید دارای روشنایی معمول 300-400 کاندلا بر متر مربع با قابلیت تنظیم PWM است.
محدوده دمای عملیاتی از -20 تا 70 درجه سانتیگراد است، با ضخامت ماژول باریک 3-4 میلی متر و مساحت نمایشگر مؤثر تقریباً 36.72×48.96 میلی متر. کتابخانه های درایور جامع و روتین های توسعه برای آردوینو، STM32 و رزبری پای، ادغام سریع و آسان را تضمین می کنند.
کاربردهای معمول
- تجهیزات تشخیص/اندازه گیری دستی: مولتی مترهای قابل حمل، آشکارسازهای دما/رطوبت/گاز، سنج فشار تایر
- ترمینال های کنترل صنعتی: PLC های کوچک، مبدل های فرکانس، پنل های عملیاتی ماشین آلات، اسکنرهای بارکد انبار
- پروژه های سخت افزاری سازنده و منبع باز: رابط های انسان و ماشین برای رزبری پای/STM32، گیت وی های خانه هوشمند، پنل های کنترل پرینتر سه بعدی
- لوازم الکترونیکی مصرفی و دستگاه های اینترنت اشیا: دستگاه های POS دستی، دستگاه های پزشکی کوچک قابل حمل، صفحه نمایش های کوچک خودرو، کنترل از راه دور لوازم خانگی هوشمند
- دستگاه های قابل حمل با باتری: ایستگاه های هواشناسی فضای باز، واکی تاکی های دستی با رابط SPI برای مصرف کم انرژی
سوالات متداول
من نمایشگر LCD 8 رقمی می خواهم و اندازه کلی 65x30x2.8 میلی متر است. آیا این امکان پذیر است؟
بله، ما می توانیم این نیاز را برآورده کنیم. لطفاً مشخصات یا نقشه خود را ارائه دهید. اگر مشخصات ندارید، می توانید نمونه ارسال کنید و ما محصولات استاندارد مناسب را توصیه خواهیم کرد یا بر اساس نیاز شما سفارشی سازی خواهیم کرد.
این LCD همان چیزی است که ما می خواهیم، اما اندازه آن خیلی بزرگ است. آیا اندازه های کوچکتر دارید؟ محتوای نمایشگر نیز نیاز به تغییرات جزئی دارد.
برای ماژول های LCD از نوع سگمنت، تغییر اندازه کلی یا محتوای نمایشگر نیاز به یک ماژول شیشه LCD جدید دارد که شامل ساخت ابزار جدید است.
این نمایشگر LCD از نوع HTN است، اما من نوع STN را می خواهم. آیا می توانید آن را بسازید؟
بله، ما می توانیم نوع نمایشگر را طبق درخواست شما تغییر دهیم.
من می خواهم یک ماژول LCD جدید سفارشی کنم. آیا می توانید این کار را انجام دهید؟
بله، ما در ماژول های LCD سفارشی تخصص داریم. لطفاً نقشه خود را ارائه دهید یا اندازه کلی، اطلاعات نمایشگر (ضخامت شیشه، پلاریزه کننده، نوع نمایشگر، حالت اتصال، دمای ذخیره سازی/عملیاتی، ولتاژ تغذیه، جهت دید، شرایط درایو) را مشخص کنید.
زمان تحویل ابزار چقدر است؟
معمولاً 15 تا 25 روز پس از تأیید نقشه و پرداخت هزینه ابزار. ما زمان دقیق را پس از تأیید نقشه ارائه خواهیم داد.
آیا می توانید نمونه هایی برای ارزیابی ارسال کنید؟
بله، سفارشات نمونه در دسترس است.
زمان تحویل برای تولید چقدر است؟
برای محصولات استاندارد موجود در انبار، زمان تحویل یک روز پس از پرداخت است. برای تولید انبوه سفارشات ویژه، زمان تحویل تقریباً 15-30 روز است. اگر بتوانیم زودتر تکمیل کنیم، به شما اطلاع خواهیم داد.
