จอแสดงผล IPS TFT LCD ขนาด 4 นิ้ว ความละเอียด 540x1080 พิกเซล 30 พิน พร้อมความสว่าง 350 Cd/m2

1,000
MOQ
0.7-7USD
ราคา

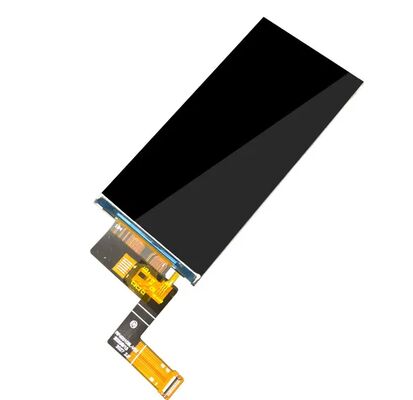

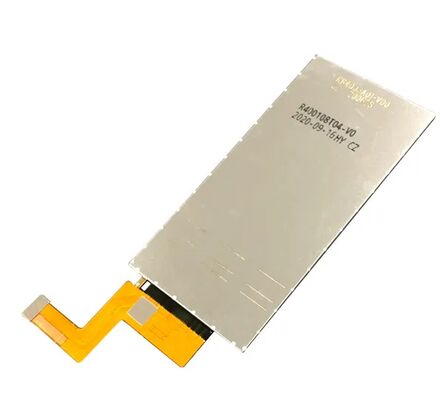

4 Inch 540x1080 Pixels 30 Pin IPS TFT LCD Display with 350 Cd/m2 Brightness
คุณสมบัติ คลังภาพ รายละเอียดสินค้า พูดคุยกันตอนนี้
คุณสมบัติ
ข้อมูลจำเพาะ
ความส่องสว่างของพื้นผิว: 350 ซีดี/ตรม
อัตราการรีเฟรช: 60 เฮิรตซ์
หมายเลขพิน: 30 ปิน
ประเภทการแสดงผล: TFT LCD
ปณิธาน:: 540x1080 พิกเซล
ประเภทแบ็คไลท์: นำ
ขนาดหน้าจอ: 4นิ้ว
อินเทอร์เฟซ: MIPI (ปรับแต่งได้)
เน้น:

จอแสดงผล TFT LCD ขนาด 540x1080 พิกเซล

,

หน้าจอ IPS TFT LCD 30 พิน

,

โมดูลจอแสดงผล LCD 350 Cd/m2
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: BBI
ได้รับการรับรอง: ISO9001 RoHS
เอกสาร: ใบแสดงผลิตภัณฑ์
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 3-4 สัปดาห์
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100,000/เดือน
รายละเอียดสินค้า
จอ LCD TFT IPS ความละเอียดสูง 4 นิ้ว 540x1080 30 พิน
จอ LCD IPS TFT ขนาด 4 นิ้วนี้มีความละเอียดสูง (540x1080 พิกเซล) ความหนาแน่นของพิกเซลที่ยอดเยี่ยม และมุมมองที่กว้าง ทำให้เหมาะสำหรับระบบฝังตัวระดับกลางถึงระดับสูงและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
ข้อมูลจำเพาะของผลิตภัณฑ์
ผลิตภัณฑ์จอ LCD IPS TFT ขนาด 4 นิ้ว
ความละเอียด540x1080 พิกเซล
ทิศทางการมองมุมมอง IPS ทุกมุม
หน้าจอสัมผัสไม่มี, ตัวเลือกแบบ Resistive และ PCAP
กระจกครอบสามารถปรับแต่งได้
ความสว่างพื้นผิว350 Cd/m² (ปรับแต่งได้)
อินเทอร์เฟซMIPI (ปรับแต่งได้)
จำนวนพิน30 พิน
การเชื่อมต่อประเภทคอนเนคเตอร์ (ปรับแต่งได้)
ไอซีไดรเวอร์ST7703
อุณหภูมิการทำงาน-20°C ถึง +70°C
การปฏิบัติตามข้อกำหนดสอดคล้องกับ REACH & RoHS
แบบผลิตภัณฑ์
จอแสดงผล IPS TFT LCD ขนาด 4 นิ้ว ความละเอียด 540x1080 พิกเซล 30 พิน พร้อมความสว่าง 350 Cd/m2 0
คำจำกัดความของพินอินเทอร์เฟซ
ไม่สัญลักษณ์ฟังก์ชัน
1RST_LCMสัญญาณนี้จะรีเซ็ตอุปกรณ์และต้องใช้เพื่อเริ่มต้นชิปอย่างถูกต้อง สัญญาณทำงานแบบ low
2TE_LCMสัญญาณ Tearing effect ใช้เพื่อซิงโครไนซ์ MCU กับการเขียนหน่วยความจำเฟรม
3GNDกราวด์พลังงาน
4TDP0MIPI Data Lane
5TDN0MIPI Data Lane
6GNDกราวด์พลังงาน
7TDP1MIPI Data Lane
8TDN1MIPI Data Lane
9GNDกราวด์พลังงาน
10TDP2MIPI Data Lane
11TDN2MIPI Data Lane
12GNDกราวด์พลังงาน
13TDP3MIPI Data Lane
14TDN3MIPI Data Lane
15GNDกราวด์พลังงาน
16TCPMIPI Clk
17TCNMIPI Clk
18GNDกราวด์พลังงาน
19IOVCC1.8Vแหล่งจ่ายไฟสำหรับระบบ I/O IOVCC = 1.65V~3.3V
20LEDAขั้วบวก LED
21LEDKขั้วลบ LED
22ID1ID
23NCNC
24VDD2V8แหล่งจ่ายไฟสำหรับอนาล็อก VDD = 2.5V~3.3V
25NCNC
26SDA_CTPสัญญาณข้อมูล I²C ของแผงสัมผัส หากไม่ใช้งาน ให้ปล่อยพินนี้เปิดไว้
27SCL_CTPสัญญาณนาฬิกา I²C ของแผงสัมผัส หากไม่ใช้งาน ให้ปล่อยพินนี้เปิดไว้
28EINT_CTPสัญญาณขัดจังหวะไปยังโปรเซสเซอร์หลักของแผงสัมผัส หากไม่ใช้งาน ให้ปล่อยพินนี้เปิดไว้
29RST_CTPการรีเซ็ตระบบของแผงสัมผัส หากไม่ใช้งาน ให้ปล่อยพินนี้เปิดไว้
30VDD2.8_CTPแหล่งจ่ายไฟสำหรับอนาล็อก VDD = 2.4V~3.3V
คุณสมบัติหลักของผลิตภัณฑ์
โมดูลจอ LCD TFT IPS ขนาด 4 นิ้ว ความละเอียด 540x1080 PPI สูง 30 พิน ให้ภาพความละเอียดสูง มุมมองเต็มรูปแบบ และการรวมระบบสูง ทำให้เป็นโซลูชันหน้าจอสีที่เหมาะสำหรับระบบฝังตัวระดับกลางถึงระดับสูงและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
พารามิเตอร์และลักษณะสำคัญ
  • ขนาดและความละเอียด: เส้นทแยงมุม 4 นิ้ว, 540 (RGB) × 1080 พิกเซล, อัตราส่วนภาพประมาณ 18:9 คล้ายกับโทรศัพท์มือถือเต็มหน้าจอ
  • ความหนาแน่นของพิกเซล (PPI): ประมาณ 300 PPI สำหรับข้อความและรูปภาพที่คมชัดโดยไม่มีเม็ดสีที่มองเห็นได้
  • ประเภทแผง: IPS TFT (การแปลงระนาบ) พร้อมมุมมองเต็มรูปแบบ (ขึ้น, ลง, ซ้าย, ขวา ≥ 80°)
  • อินเทอร์เฟซ: 30 พินพร้อมอินเทอร์เฟซ MIPI DSI (มีเวอร์ชัน RGB ที่เข้ากันได้)
  • แสงพื้นหลังและความสว่าง: แสงพื้นหลัง LED พร้อมความสว่างทั่วไป 350-550 cd/m² (ปรับแต่งได้ถึง 1000 nits)
  • แหล่งจ่ายไฟ: แรงดันไฟฟ้าทำงาน 2.4-3.3V (ทั่วไป 2.8V) พร้อมไอซีไดรเวอร์ ST7701S/ILI ซีรีส์
  • ช่วงอุณหภูมิ: การทำงาน -20°C ถึง +70°C, การจัดเก็บ -30°C ถึง +80°C
  • โครงสร้าง: ความหนาของโมดูลประมาณ 4-5 มม. พร้อมสายเคเบิลริบบิ้น FPC แบบยืดหยุ่น 30 พิน
การใช้งานทั่วไป
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและเทอร์มินัลอัจฉริยะ
  • จอแสดงผลรองสำหรับสมาร์ทโฟนและฟีเจอร์โฟน
  • สมาร์ทวอทช์และสายรัดข้อมือฟิตเนสเวอร์ชันหน้าจอขนาดใหญ่
  • อินเทอร์เฟซควบคุมกลางสำหรับสมาร์ทสปีกเกอร์และผู้ช่วยเสียง
  • เครื่องเล่นสื่อพกพา (MP4/MP5)
  • อุปกรณ์เพื่อการศึกษาและแท็บเล็ตสำหรับเด็ก
อุปกรณ์อุตสาหกรรมและอุปกรณ์ฝังตัว
  • HMI อุตสาหกรรมและเทอร์มินัลมือถือ
  • IoT เกตเวย์และระบบควบคุมกลางบ้านอัจฉริยะ
  • ระบบหลังการขายสำหรับยานยนต์และกล้องติดรถยนต์
  • การเฝ้าระวังความปลอดภัยและวิดีโอประตู
อุปกรณ์ทางการแพทย์และอุปกรณ์ระดับมืออาชีพ
  • เครื่องตรวจจับทางการแพทย์แบบพกพาและจอภาพแบบพกพา
  • อุปกรณ์ความงามและอินเทอร์เฟซอุปกรณ์ทันตกรรม
แอปพลิเคชันอื่นๆ
  • เครื่อง POS และเครื่องคิดเงิน
  • ระบบล็อคอัจฉริยะและระบบควบคุมการเข้าถึง
  • รีโมทคอนโทรลโดรนและแว่นตา FPV
คำถามที่พบบ่อย
ฉันต้องการจอ LCD 8 หลัก และขนาดภายนอกคือ 65x30x2.8 มม. เป็นไปได้ไหม?
ใช่ เราสามารถรองรับข้อกำหนดที่กำหนดเองได้ โปรดระบุข้อกำหนดโดยละเอียดหรือแบบร่างของคุณ หากคุณไม่มีข้อกำหนด คุณสามารถส่งตัวอย่างมาให้เรา และเราจะแนะนำผลิตภัณฑ์ที่เหมาะสมหรือสร้างโซลูชันที่กำหนดเองตามความต้องการของคุณ
นี่คือ LCD ที่เราต้องการ แต่ขนาดใหญ่เกินไป คุณมีขนาดเล็กกว่านี้ไหม? สามารถแก้ไขเนื้อหาการแสดงผลได้หรือไม่?
สำหรับโมดูล LCD ประเภท Segment ที่ต้องการการปรับเปลี่ยนขนาดหรือการเปลี่ยนแปลงเนื้อหาการแสดงผล เราสามารถสร้างโมดูลกระจก LCD ใหม่พร้อมเครื่องมือที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของคุณ
จอ LCD นี้เป็นประเภท HTN แต่ฉันต้องการประเภท STN คุณสามารถผลิตได้หรือไม่?
ใช่ เราสามารถปรับเปลี่ยนประเภทการแสดงผลตามข้อกำหนดและความต้องการของคุณได้
คุณสามารถปรับแต่งโมดูล LCD ใหม่สำหรับแอปพลิเคชันของฉันได้หรือไม่?
แน่นอน โปรดระบุข้อกำหนดแบบร่างของคุณ หากคุณไม่มีแบบร่าง โปรดระบุขนาดภายนอก ข้อมูลการแสดงผล (ความหนาของกระจก, โพลาไรเซอร์, ประเภทการแสดงผล, โหมดคอนเนคเตอร์, ช่วงอุณหภูมิ, แรงดันไฟฟ้า, ทิศทางการมอง และเงื่อนไขการขับเคลื่อน)
ระยะเวลารอคอยสำหรับการผลิตเครื่องมือที่กำหนดเองคือเท่าใด?
โดยทั่วไป การผลิตเครื่องมือที่กำหนดเองต้องใช้เวลา 15-25 วันหลังจากยืนยันแบบร่างและการชำระค่าธรรมเนียมเครื่องมือ เราจะแจ้งกำหนดเวลาที่แน่นอนเมื่อข้อกำหนดแบบร่างของคุณได้รับการยืนยันแล้ว
คุณสามารถจัดหาตัวอย่างสำหรับการประเมินได้หรือไม่?
ใช่ มีคำสั่งซื้อตัวอย่างสำหรับการประเมินและทดสอบผลิตภัณฑ์
ระยะเวลารอคอยมาตรฐานสำหรับการผลิตคือเท่าใด?
สำหรับผลิตภัณฑ์มาตรฐานที่มีในสต็อก ระยะเวลารอคอยคือหนึ่งวันหลังจากการชำระเงิน สำหรับการผลิตจำนวนมากของผลิตภัณฑ์ที่กำหนดเอง ระยะเวลารอคอยโดยทั่วไปคือ 15-30 วัน เราจะแจ้งให้คุณทราบทันทีหากเราสามารถดำเนินการสั่งซื้อได้ก่อนกำหนด
