Características

Especificações

Número de pinos: 7 pinos

tipo de painel: LCD

Interface: IPS

Tamanho do contorno: 27,5(A) x 39,0(V) x 11,3(P) mm

Tela sensível ao toque: personalizado

Tipo de tela: tela lcd

Fonte de luz: LED branco * 6 (personalizável)

Tipo de exibição: Tft lcd

Destacar:

Tela TFT LCD com resolução 240x240

Tela TFT LCD de interface SPI

Módulo de exibição TFT do painel IPS

Informação básica

Lugar de origem: China

Marca: BBI

Certificação: ISO9001 RoHS

Documento: Folheto PDF do produto

Condições de Pagamento e Envio

Detalhes da embalagem: CAIXA

Tempo de entrega: 3-4 semanas

Termos de pagamento: T/T

Habilidade da fonte: 100.000/mês

Galeria

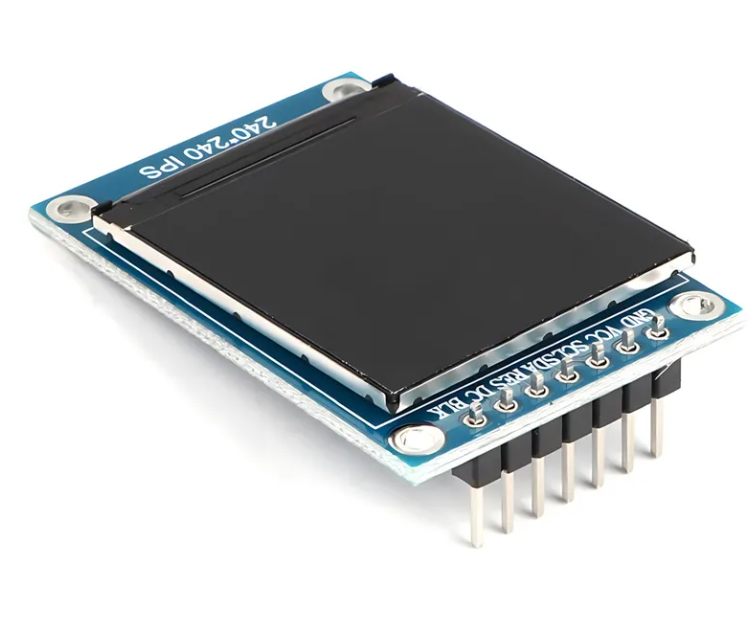

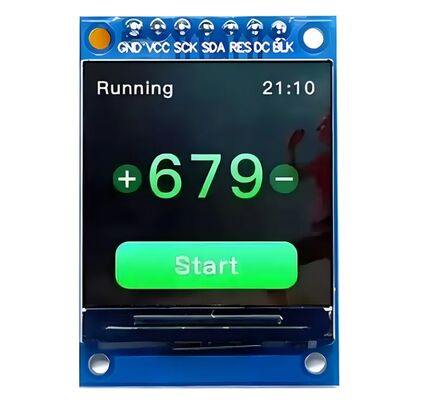

Módulo de Tela TFT LCD com Painel IPS de Resolução 240x240 de 1.3 Polegadas e Interface SPI

Descrição de produto

1.3" 240x240 3.3V 65K Full Color SPI TFT LCD Display Screen Module

Módulo de exibição LCD TFT quadrado de alto desempenho com tecnologia IPS e interface SPI, ideal para sistemas incorporados e aplicações industriais.

Especificações técnicas

Parâmetro	Especificações
Número da parte	SFTM130JY-7181AN
Tamanho do LCD	1.3 polegadas (diagonal)
Modo de exibição	Normalmente preto.
Resolução	240 ((H) RGB * 240 ((V)
Pitch de ponto	00,0975 (H) * 0,0975 (V) mm
Área ativa	23.4 (H) * 23,4 (V) mm
Tamanho do módulo	27.5 (H) * 39.0 (V) * 11.3 (D) mm
Disposição de cores	Faixa Vertical RGB
Interface	SPI
IC de unidade	O que é o nome do produto?
Luminância	250 cd/m2 (típico)
Direção de visualização	Todas as vistas, IPS
Iluminação de fundo	2 LED branco
Temperatura de funcionamento	-20°C a +70°C
Temperatura de armazenamento	-30°C a +80°C

Desenho do módulo

Definição de pin

Número do PIN.	Nome	O/O	Descrição
1	CCC	P	Fornecimento de energia para o chip, CC 3.3-5V
2	GND	P	Terra
3	SCL	Eu...	Pin de relógio em série (SPI)
4	SDA	O/O	Pin de dados em série (SPI)
5	RES#	Eu...	Reinicie a entrada do sinal.
6	DC	Eu...	Informações/Pin de comando, SPI Choice/Command Choice
7	BLK	Eu...	Controle de luz de fundo, flutuante padrão, baixo nível desligado

Visão geral do produto

Este módulo de cristal líquido TFT de matriz ativa quadrada de pequeno tamanho possui o driver IC ST7789 com interface SPI de 4 linhas.Este painel de visão completa IPS fornece 240 * 240 pixels resolução com 65K cores (16-bit RGB)A área de exibição compacta de 23,4*23,4 mm e o perfil fino de 2 mm tornam-no ideal para aplicações de espaço limitado.

Principais vantagens

O painel IPS fornece um ângulo de visão de 178° com um mínimo de desvio de cor
A interface SPI minimiza os requisitos de contagem de pinos
Compatível com Arduino, STM32, Raspberry Pi e outras plataformas incorporadas
3.3V de baixa tensão adequada para dispositivos a bateria
Brilho de luz de fundo ajustável para otimização de potência
Qualidade visual superior em comparação com os monitores OLED monocromáticos

Aplicações típicas

Smart Wearables:Relógios inteligentes, rastreadores de condicionamento físico, monitores de câmaras esportivas
Projetos do Maker:Painéis de depuração Arduino/Raspberry Pi, relógios DIY, estações meteorológicas
Instrumentos industriais:Painéis de estado PLC, equipamento de diagnóstico portátil
Dispositivos médicos:Outros aparelhos de televisão e aparelhos de rádio
IoT e Smart Home:Displays de entrada, sensores ambientais, comandos de aparelhos
Eletrônicos de consumo:Displays de fones de ouvido TWS, interfaces de alto-falantes Bluetooth

Perguntas Frequentes

Quero o ecrã LCD de 8 dígitos e o tamanho do contorno é 65x30x2.8mm.

Sim, podemos atender às necessidades personalizadas.Podemos recomendar produtos padrão adequados ou criar soluções personalizadas com base em suas amostras e requisitos.

Este LCD é o que precisamos, mas o tamanho é grande demais.

Para módulos LCD de segmento que requerem modificações de tamanho ou conteúdo, podemos criar novos módulos de vidro LCD com ferramentas personalizadas para atender às suas especificações exatas.

Este ecrã LCD é do tipo HTN, mas preciso do tipo STN.

Podemos modificar o tipo de exibição para STN ou outras tecnologias de acordo com as suas necessidades específicas.

Pode personalizar um novo módulo LCD para a nossa aplicação?

Sim, somos especializados em soluções LCD personalizadas. Por favor forneça os seus desenhos ou especificações incluindo o tamanho do contorno, informações de exibição, espessura do vidro, tipo de polarizador, tipo de exibição, modo de conector,Intervalos de temperatura, tensão de alimentação e requisitos de direcção de visão.

Qual é o tempo de entrega para ferramentas personalizadas?

A ferramenta personalizada normalmente requer 15-25 dias após a confirmação do desenho e o pagamento da taxa de ferramenta.

Pode fornecer amostras para avaliação?

Sim, as encomendas de amostras estão disponíveis para produtos padrão e personalizados.

Qual é o seu prazo de produção padrão?

Para produtos padrão em estoque, o prazo de entrega é de um dia após o pagamento.Vamos notificá-lo imediatamente se pudermos concluir a sua encomenda antes do previsto..
